推挽输出模式
EPWM 的推挽输出模块功能如下:

图 1. 推挽输出模块框图
- 寄存器 PSHPLL_EN = 0x0 时,EPWM 的推挽输出模块旁通。
- 寄存器 PSHPLL_EN = 0x1 时,EPWM 的推挽输出模块工作。
推挽输出模块的工作逻辑如下:
-

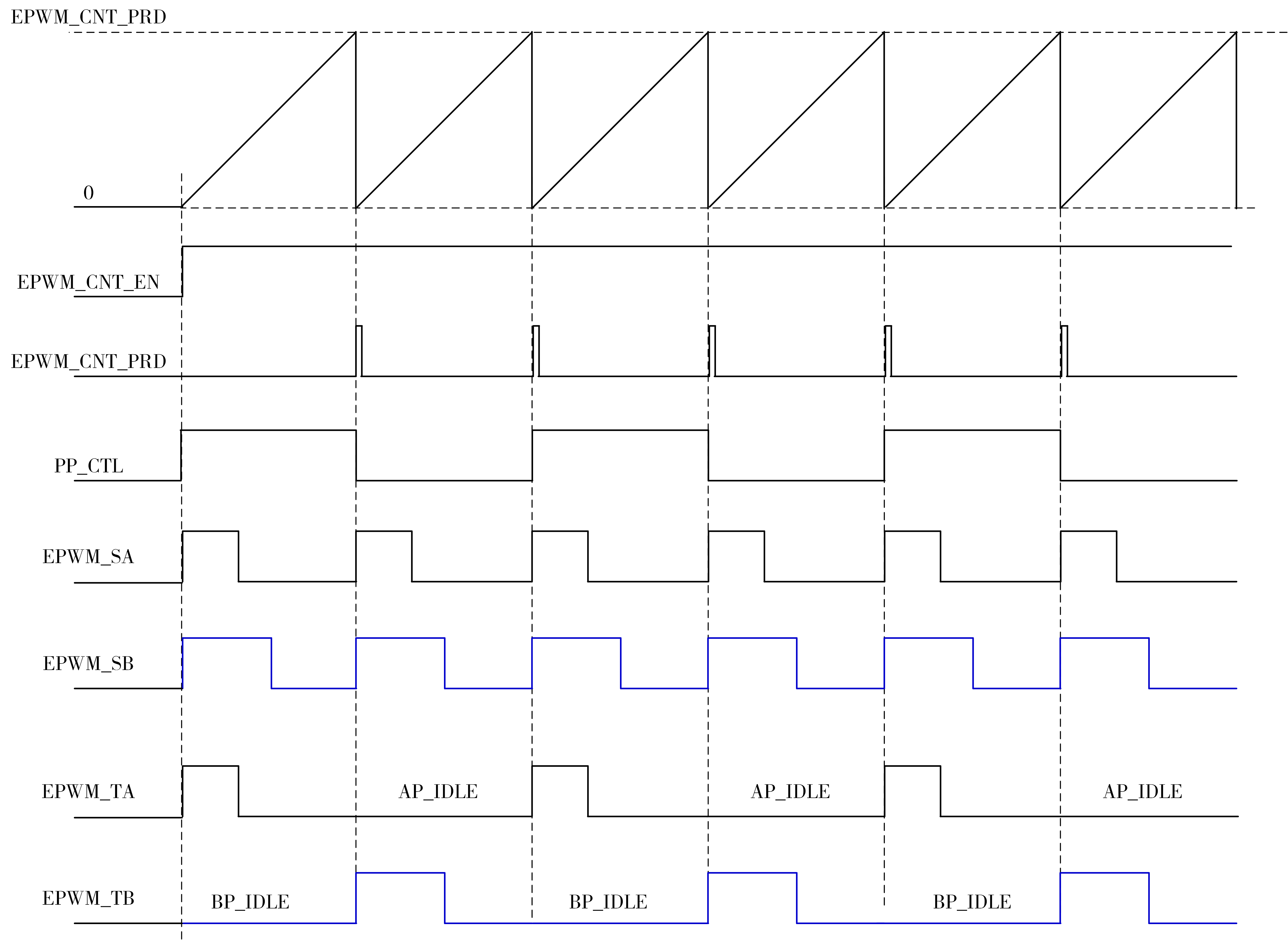

Case1:计数器采用递增计数,PSHPLL_EN = 0x1,PP_CTL_INV_EN = 0x0
-

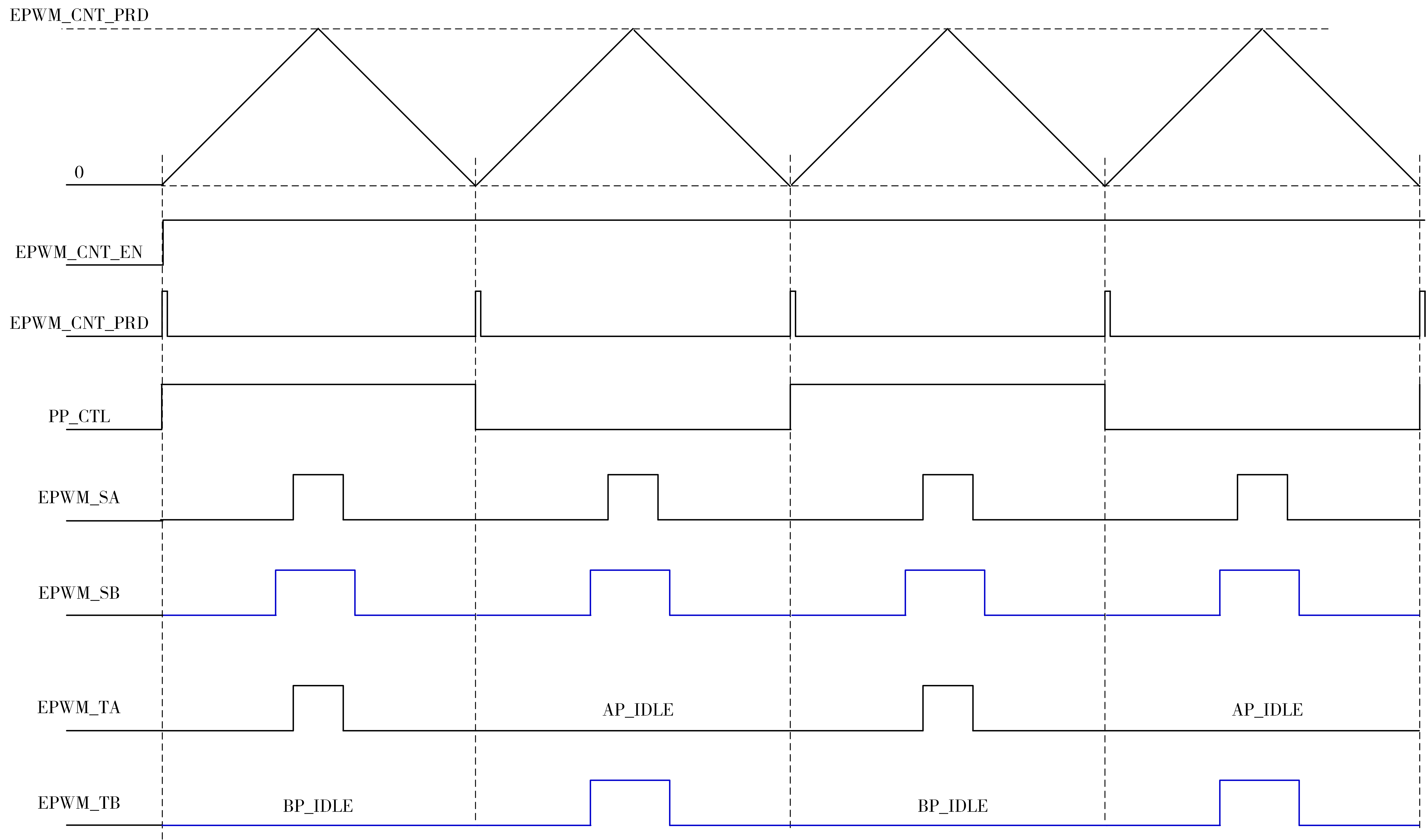

Case2:计数器采用先递增后递减计数,PSHPLL_EN = 0x1,PP_CTL_INV_EN = 0x0
