离线烧录器简介

快闪频率约 16 Hz。

慢闪频率约 1 Hz。

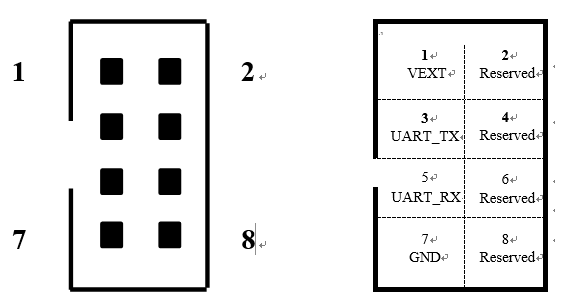

串口的发送端，信号为3.3V电压域。

此接口在上位机配置 UART 烧录后生效，用于连接被烧录设备的串口的接收端。

串口的接收端，信号为3.3V电压域。

此接口在上位机配置 UART 烧录后生效，用于连接被烧录设备的串口的发送端。

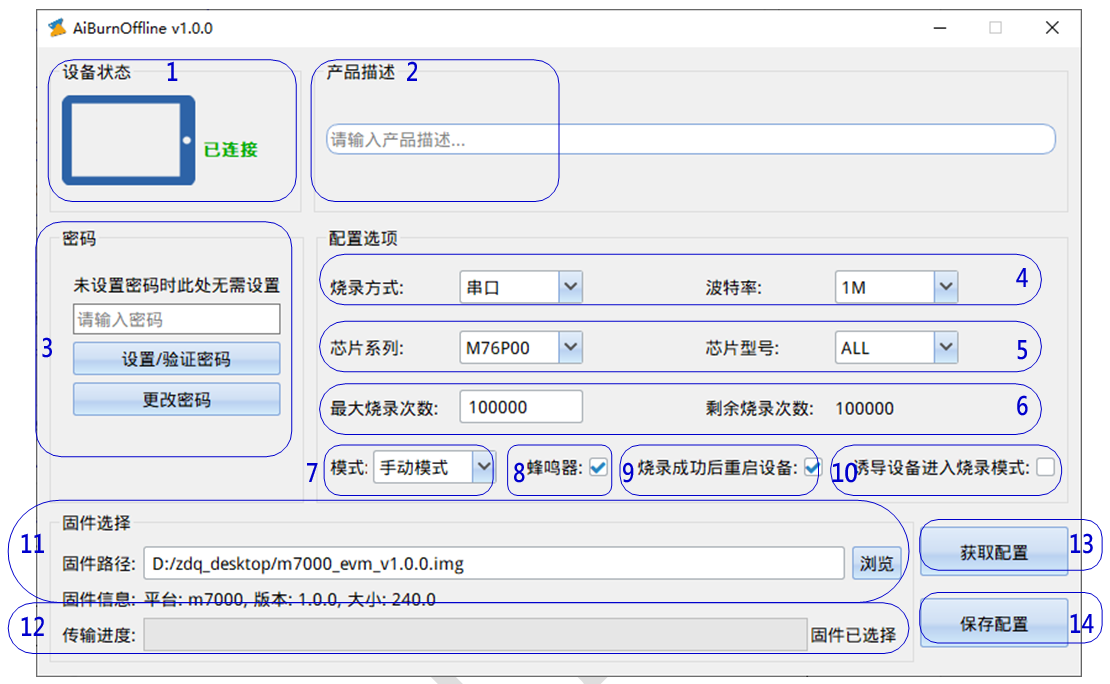

此处用于离线烧录器的设置/验证密码，设置的密码的长度至少是 6 位或以上。

• 设置了密码以后，如果没有正确的密码，无法对离线烧录器的配置进行获取或修改。
• 设置了密码以后，如果需要修改配置，需要输入正确的密码，然后点击“设置/验证密码”按钮，提示验证密码成功后，就可以修改离线烧录器的配置。
• 如果需要修改离线烧录器的密码，可以点击“更改密码”，然后输入新密码进行修改。
• 如果不需要密码对离线烧录器进行保护，则无需设置密码。

此处选择待烧录的设备所使用的匠芯创芯片系列和型号。

• 如果芯片系列选择ALL以及芯片型号选择 ALL，那么不对烧录设备进行型号的匹配，直接执行烧录。
• 如果芯片系列选择某一系列，假如是M76P00，型号选择是 ALL，那么就是只对

M76P00 系列的所有型号的设备进行烧录。

设置离线烧录器可以烧录的最大次数，每次保存配置后，剩余次数也会相应地复位到此次设置的最大次数。

剩余烧录次数则会显示当前离线烧录器的剩余可以烧录次数。

用于设置离线烧录器的工作模式，下拉菜单包含手动模式和自动模式。

• 手动模式：则需要通过按键进行触发一次的烧录
• 自动模式：指的是离线烧录器自动检测外部接入的待烧录设备，只要成功检测到待

烧录设备，则立刻执行一次离线烧录的动作，无需通过按键去触发。

用于使能是否在离线烧录器完成一次烧录后，触发待烧录设备进行一次复位，勾选表示

使能。

此功能用于诱导离线烧录器连接的设备进入升级模式，此模式仅限于串口烧录的情况。勾选使能后，离线烧录器每次会进行发送一次诱导字符给连接的设备后，才进行一次的烧录过程。

如果只是对空片进行烧录，此功能无需勾选。
