上下电时序及复位

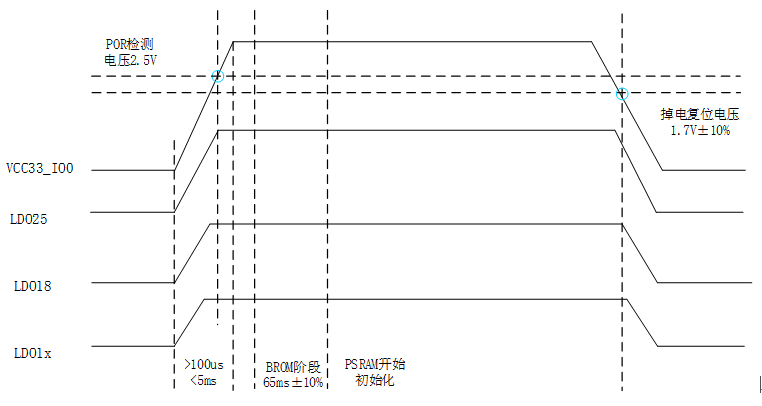

上下电时序
- VCC33_IO0、VDD11 (LDO1x) 和 LDO18 供电无上下电顺序要求。VCC33_IO0 上电上升沿时间需大于 150 us 且小于 5 ms。
- LDO25、LDO18、VDD11 (LDO1x) 上电默认开启
- VCC33_IO0 上电大于 2.5 V 左右触发内部 POR 检测，检测到 POR 后内部逻辑延迟 7 ms 左右芯片放开复位开始工作，掉电复位检测电压为 1.7 V 左右。
- VCC33_IO0 上电时间大于 150 us 且小于 5 ms 以确保芯片正常工作，最低工作电压为 3.0 V，上电不能长时间停留在 3.0 V 以下。
复位源
芯片系统有以下几种复位源，任何一种复位条件成立，会对芯片产生复位：
- 系统上电复位：系统上电复位：在 VCC33_IO0 和 VDD11 上电后产生复位，上电 10 ms 内系统自动放开此复位。
- 外部引脚复位：引脚 RESETN 输入低电平并持续 2 ms 以上产生复位。
- 调试器复位：在接收到 JTAG IO 上的 RESET 命令后立即产生复位。
- 看门狗复位：通过软件使能后，在 WDOG 超时复位条件满足下立即产生复位。
- 过温复位：通过软件使能后，在 THS 温度超过设定值时立即产生复位。
