数据擦写

Read time: 2 minute(s)

AiBurn 工具中的擦写模式,是在芯片进入擦写模式的情况下,对连接在芯片上的启动存储设备进行擦写操作,以及对 eFuse 进行读写操作。

如需使用数据擦写功能,必须确保芯片进入 BROM 升级模式,详情可查看进入擦写模式

进入擦写模式

  1. 如需使用数据擦写功能,必须确保芯片进入 BROM 升级模式。根据开发板的实际状态不同,可以使用以下方法进入 BROM 升级模式:
    • 开发版没有启动程序,则上电自动进入 BROM 升级模式。
    • 开发板有升级按键,则按升级按键,同时复位板子进入 BROM 升级模式。
    • 开发板无升级按键,但是可以进入到应用命令行,则输入 “aicupg” 命令,自动重启进入 BROM 升级模式。
    • 开发板无升级按键,但是可以进入到 BootLoader 命令行,则输入 “aicupg” 命令,自动重启进入 BROM 升级模式。

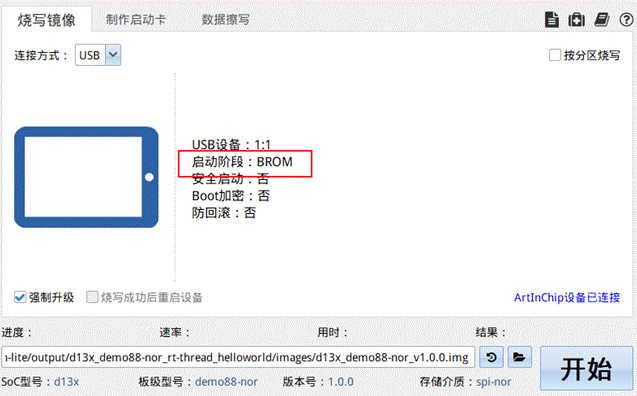

    可以在 AiBurn 工具中确认是否进入了 BROM 升级模式,如下图所示:

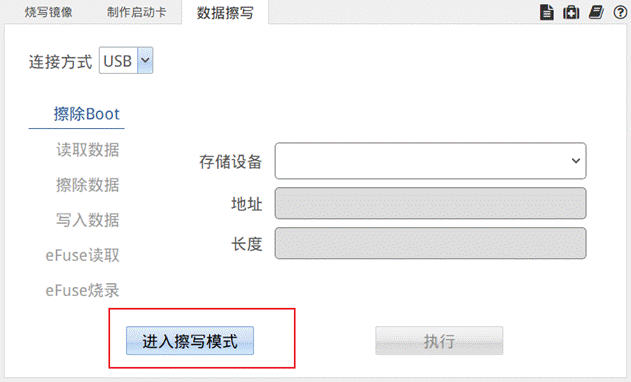

  2. 在确认进入了 BROM 升级模式后,点击 AiBurn 的数据擦写标签页,点击进入擦写模式


    切记: 仅在芯片进入 BROM 升级模式后,进入擦写模式按钮才可用。

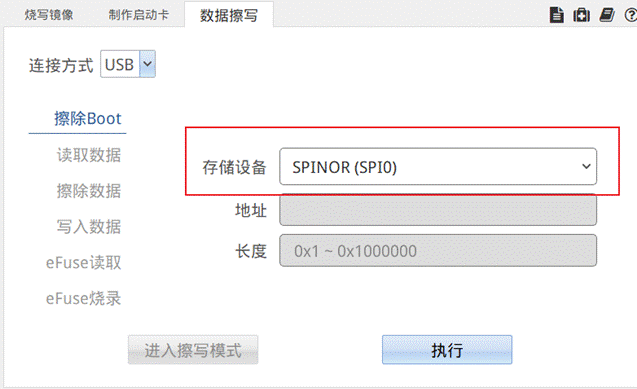

  3. 芯片进入擦写模式时,工具会自动检测连接在开发板上的启动存储设备,此时可以在“存储设备”下拉列表中,看到当前可操作的存储设备,如下图所示:


  4. 手动重启开发板,才能退出擦写模式。

擦除 boot

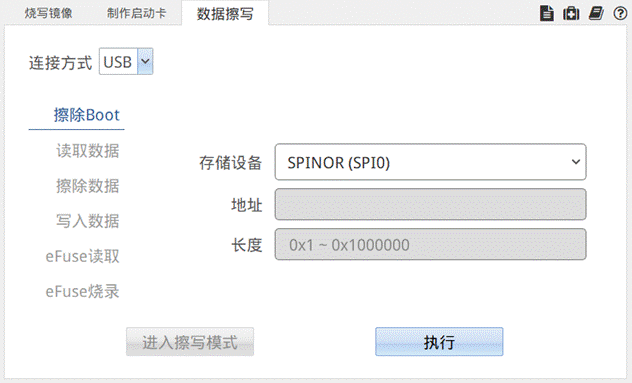

擦除启动镜像 (BootLoader)的操作如下:

  1. 选择擦除 Boot
  2. 存储设备的下拉列表中选中设备。
  3. 点击执行

    工具会自动找到 BootLoader 的存储区域并且擦除,擦除 Boot 完成后,重新上电时设备无法启动,且自动进入 BROM 升级模式:



读取数据

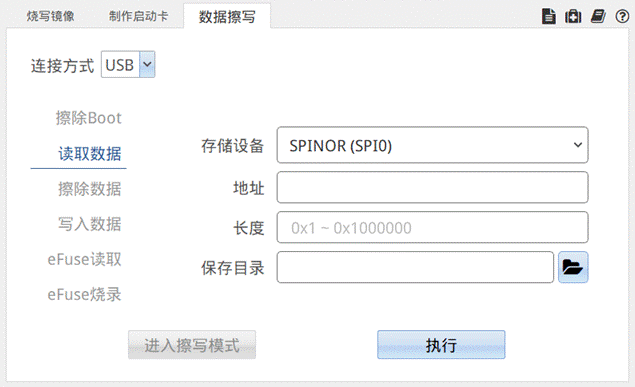

读取数据的操作如下:

  1. 点击读取数据
  2. 存储设备的下拉列表中选中设备。
  3. 填写要读取的数据所在 Flash 的地址偏移。
  4. 填写要读取的数据长度。
  5. 选择数据保存的目录。
  6. 点击执行
提示:
  • 对于 SPINOR Flash,“地址”和“长度”没有对齐要求,但是不能超过 Flash 的范围。
  • 对于 SPINAND Flash,“地址”和“长度”需要 NAND Page 大小对齐。
  • 对于 eMMC/SD, “地址”和“长度”需要 512 字节对齐。


擦除数据

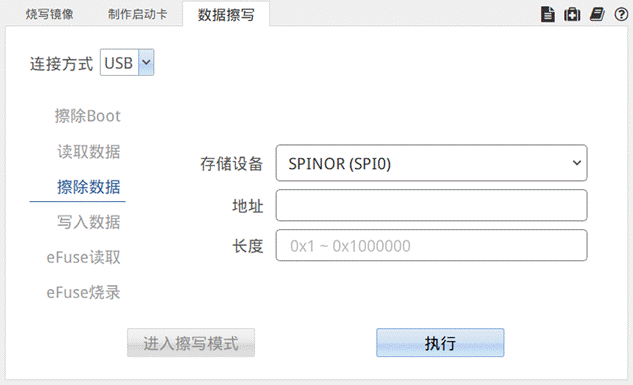

擦除数据的操作如下:

  1. 点击擦除数据
  2. 存储设备的下拉列表中选中设备。
  3. 填写要擦除的数据所在 Flash 的地址偏移。
  4. 填写要擦除的数据长度。
  5. 选择数据保存的目录。
  6. 点击执行
提示:
  • 对于 SPINOR/SPINAND Flash,“地址”和“长度”需要按 Flash 的物理块大小对齐。
  • 对于 eMMC/SD, “地址”和“长度”需要 512 字节对齐。

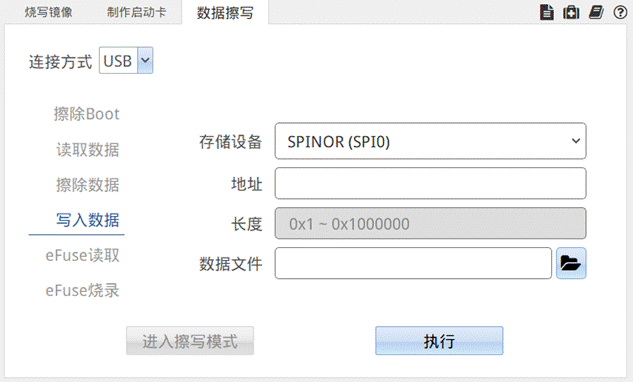

写入数据

写入数据的操作如下:

  1. 确认写入的空间已经被擦除过。
  2. 点击写入数据
  3. 存储设备的下拉列表中选中设备。
  4. 填写要写入的数据所在 Flash 的地址偏移。
  5. 填写要写入的数据长度。
  6. 选择要写入的数据文件。
  7. 点击执行
提示:
  • 对于 SPINOR Flash,“地址”和“长度”需要 256 字节对齐。
  • 对于 SPINAND Flash,“地址”和“长度”需要 NAND Page 大小对齐。
  • 对于 eMMC/SD, “地址”和“长度”需要 512 字节对齐。


eFuse 烧录

每一款芯片的 eFuse 都划分了不同的区域,工具可以针对整个 eFuse 区域,或者指定的区域进行操作。

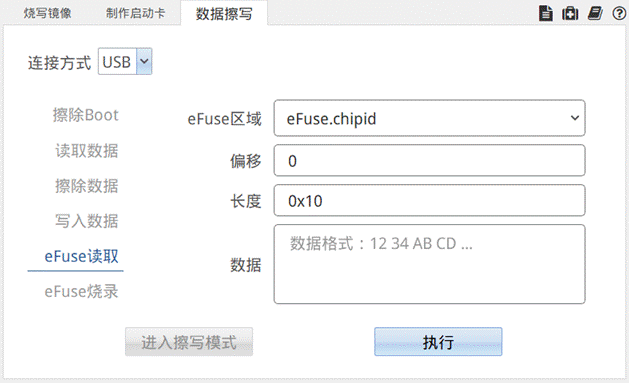

读取 eFuse 的操作如下:

  1. 选择要读取的 eFuse 区域。
  2. 设置该区域要读取的位置偏移,从该区域的 0 偏移开始,以字节为单位。
  3. 设置要读取的数据的长度,注意不要超过该区域的最大长度。
  4. 点击执行




烧写 eFuse

烧写 eFuse 的操作如下:

  1. 选择要烧写的 eFuse 区域。
  2. 设置该区域要烧写的位置偏移,从该区域的 0 偏移开始,以字节为单位。
  3. 设置要烧写的数据,注意按字节顺序,以 16 进制的方式填写。
  4. 点击执行
注:

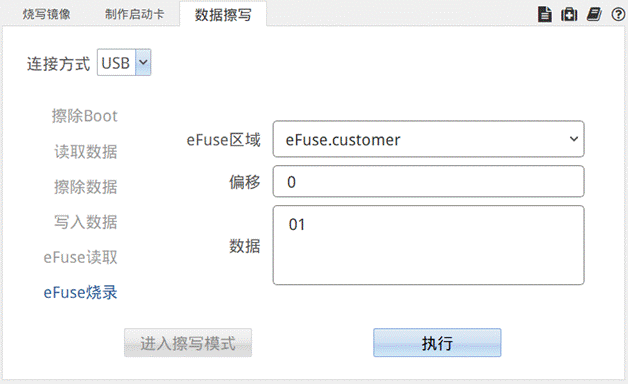

eFuse 的比特位,只能从 0 烧写为 1,不能从 1 烧写为 0;可以重复烧写 1。下图示例中,将“efuse.customer” 区域的第一个比特位,烧录为 1。
