SD/eMMC 启动

Read time: 4 minute(s)

芯片包含下列 SDMC 控制器:

  • SDMC0:设计对接 eMMC、SDIO 设备
  • SDMC1:设计对接 SD 卡

介质

描述

eMMC
  • 支持 eMMC1.2 ~eMMC 5.1
  • 默认使用 26 MHz 和 1 线模式读取数据,如果读取数据过程失败,则尝试 6 MHz 和 1 线模式
  • 从 UDA 分区启动,不支持从 eMMC 的两个 Boot partition 分区启动
SD Card
  • 支持 SD 1.0 以及以后的版本
  • 工作电压 3.3 V
  • 默认使用 25 MHz 和 1 线模式启动,如果读取数据过程失败,则尝试 6 MHz 和 1 线模式
  • 主要用于开发者调试、工厂量产和升级
注:

此处标记的接口频率(25 MHz、26 MHz)为协议中指明的 Legacy 模式的频率,实际工作频率以除频结果为准,通常在 24 MHz 附近。

分区和启动流程

固件在 SD/eMMC 中统一使用 GPT (GUID Partition Table) 的方式进行分区存储,默认的存储分区排列如下表。

分区 用途
SPL0 bootloader.bin
SPL1 bootloader.bin
本节只讨论 BROM 涉及的前两个分区,其中保存了第一级引导程序及其备份程序,大小固定为每个分区 128 KB。后续分区及内容可以根据不同的应用进行规划 。

区域

大小/位置

备注
GPT Header

17 KB (LBA0 ~ LBA33)

-
Partition0

128 KB (LBA34 ~ LBA289)

BROM 尝试从 SD/eMMC 启动时,首先从 LBA34 的位置读取数据尝试启动,如果失败,则再尝试从 LBA290 的位置读取数据。

Logic Block 大小 512 Byte。

Partition1

128 KB (LBA290 ~ LBA545)

-


1. SD/eMMC 读取启动固件

SDMC 控制器初始化

在 SD/eMMC 启动的过程中,首先要对控制器进行初始化,主要几个步骤:

  1. Pinmux 配置

  2. SDMC 时钟频率初始化

  3. SDMC 内部 DMA 初始化

  4. Reset SDMC(FIFO/DMA)

  5. 清除 SDMC 内部中断,配置 DMA trigger threshold

SD/eMMC 类型识别

在进行数据读取前,首先要识别当前插入的卡的类型。

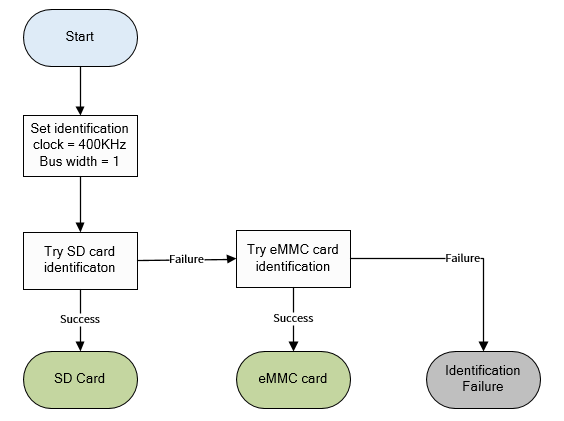

2. SD/eMMC 的类型识别

在卡识别阶段,设置频率为 400KHz,1-bit 模式。

区分 SD 卡和 eMMC 时,可以在 IDLE 状态下,通过发送 CMD8 的方式进行测试。从 SD v2.0 开始, SD 卡都支持 CMD8 (SD_CMD_SEND_IF_COND),而在 IDLE 状态下 eMMC 是不响应该命令的,因此通过测试则表明该卡为 SD。

对于 eMMC,在上电后进入 IDLE 状态 (由于没有启用 Boot partition,直接进入 IDLE 状态), 在该状态下卡响应 CMD1(MMC_CMD_SEND_OP_COND),而 SD 卡是不响应该命令的。

因此通过在 IDLE 状态发送不同命令,可以区分具体是什么类型的卡。

SD 卡版本的识别

SD 卡识别需要获取的信息包括:

  • 卡的版本类型

  • 卡的容量类型 High Capacity or Standard Capacity

  • 支持的工作电压

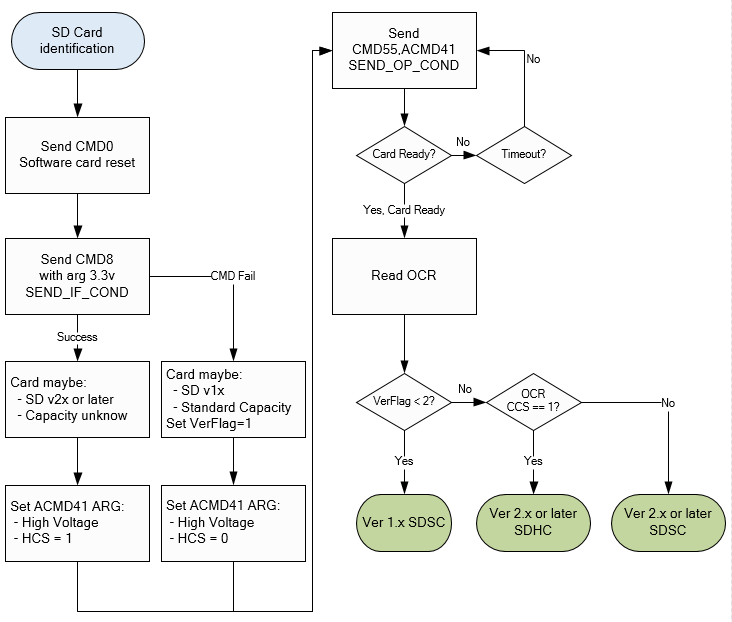

3. SD 卡能力的识别

ACMD41 (APP_SEND_OP_COND) 是 SD 卡开始初始化的命令,通过该命令让 SD 开始初始化, 并且读取关于 SD 卡的 OCR(Operation Conditions Register)信息。

发送 ACMD41 命令时,需要将参数中的 HCS(Host Capacity Support) 比特设置为 1, 表示 Host 支持 SDHC 或 SDXC。

ACMD41 命令需要重复发送,轮询 SD 卡是否初始化完成。通过读取 Response 中的 OCR 寄存器 Busy 比特位判断是否完成初始化,值为 1 表示已经完成初始化。

最后通过 OCR 寄存器的 CCS(Card Capacity Status) 比特位来判断该卡是否为 SDHC 或 SDXC.

由于 BROM 不会使用 UHS-1 的模式进行工作,因此不需要关心其它信息。

SD 卡的配置

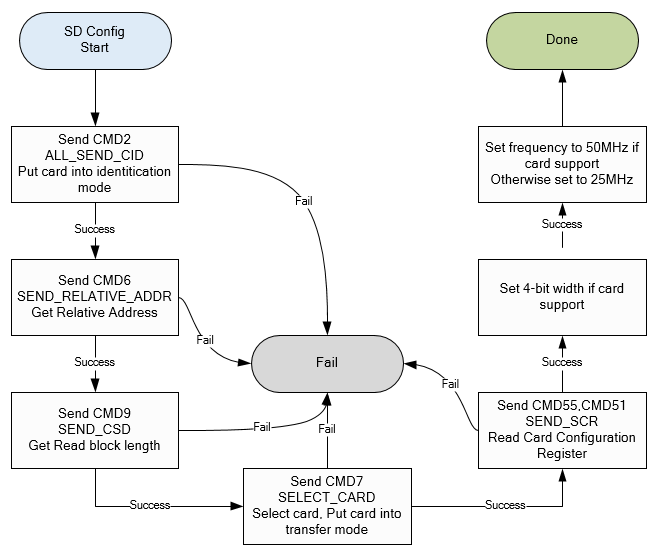

4. SD 卡配置流程

在进行卡的配置时,主机首先需要发送 CMD2(ALL_SEND_CID),读取卡的唯一 ID, 并且让卡进入 Identification 状态。

然后主机发送 CMD3(SEND_RELATIVE_ADDR) 命令,询问卡的地址 RCA(Relative Card Address), 该地址在后续的传输模式中需要使用,用来寻址要进行操作的卡。

发送 CMD9 (SEND_CSD),让卡发送 CSD(Card Specific Data)。CSD 提供了如何访问 SD 卡的信息, 可以读取到关于 Read block length 相关的信息。

发送 CMD7(SELECT_CARD) 命令,通过指定 RCA 来选中具体的 SD 卡,并且让 SD 卡进入传输模式。

发送 CMD51(APP_SEND_SCR) 命令,读取卡的 SCR(SD Configuration Register) 。 SCR 包含卡实现的 Spec 版本,数据总线位宽等信息。

通过上述配置和命令读取的信息,可以确定当前 SD 卡的确切版本,以及数据位宽信息。

eMMC 的版本识别和配置

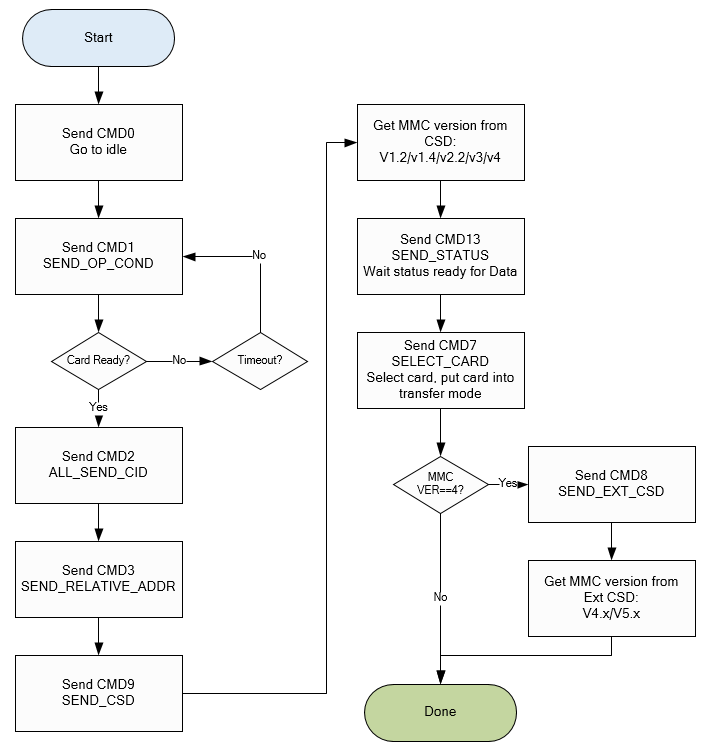

5. eMMC 的版本识别和配置

上述流程中,获取 eMMC 相关信息的地方有两个,分别是发送 CMD9 读取 CSD 和 CMD8 读取 ext CSD。 通过读取的 CSD 数据,可以获取关于 eMMC 的详细版本信息,以及其它参数。

经过上述流程,eMMC 进行了初始化,并且进入传输模式,可以进行数据传输。

SD/eMMC 数据的读取

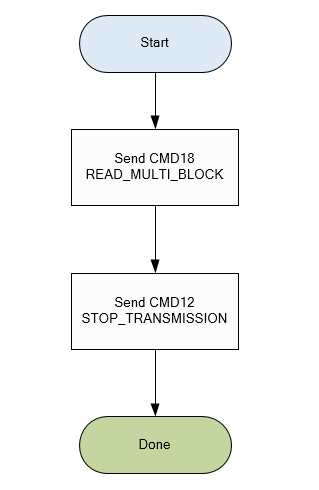

6. SD/eMMC 数据读取流程

BROM 在读取 SD/eMMC 数据时,以 Block 为单位,统一使用 READ_MULTI_BLOCK 命令进行读取。 读取完毕后发送 STOP_TRANSMISSION 结束读取动作。

在读取数据的策略上,采取兼容性较好的方式进行。

对于 SD 卡,首先通过 400 KHz 和 1 线模式进行识别和配置。数据传输时首先使用 SD Legacy 的方式, 25MHz 和 4 线模式尝试读取。如果读取失败,则转为 6 MHz 和 1 线模式进行读取。如果都失败则放弃。

对于 eMMC,首先通过 400 KHz 和 1 线模式进行识别和配置。数据传输时首先使用 MMC HS 的方式, 26 MHz 和 4 线模式尝试读取。如果读取失败,则转为 6 MHz 和 1 线模式进行读取。如果都失败则放弃。

为了实现的简单和兼容性上的考虑,其它更快的模式并没有使用。

eMMC 启动的烧录配置

eMMC 烧录时需要确认下列 CSD 配置。 PARTITION_CONFIG(Ext CSD[179) 应该保持默认配置:



其中:

  • BOOT_ACK: 0x0, No boot acknowledge send(Default)

  • BOOT_PARTITION_ENABLE: 0x0, Device not boot enabled(Default)

  • PARTITION_ACCESS: 0x0, No access to boot partition(Default)
