存储

Edit online

FLASH

SPI0/ 1 为 QSPI 控制器,最大支持四线数据传输,用于 Flash 类型设备的快速读写访问。

  • 默认使用 PB0~PB5 引脚的 SPI0 为 Flash 类型设备启动接口。
  • QSPI 支持 NAND Flash / NOR Flash,支持单/ 双/ 四线模式。
  • IO 最大速率 SDR 100 MHz,仅支持 3.3 V IO 电压,Flash 容量不限制。
注:
  • SPI_CS、SPI_WP、SPI_HOLD 必需上拉。
  • QSPI 信号除 SPI_CS 外整组必需做等长约束,约束控制在 40 mil 内,否则跑四线模式容易出现速度跑不高的情况。
  • 启动阶段 BROM 有 Try 介质过程,PB0~PB5 引脚 SPI0 接口 CS/CMD/CLK 有 ms 级脉冲波形输出,做 IO 输出使用时需注意不要用于敏感电路;若已识别到介质,低优先级的介质不再扫描。


1. SPI0 NAND Flash 电路原理图


2. SPI0 NOR Flash 电路原理图
Edit online

eMMC

使用 SDC0 接口,支持单线/ 四线模式,支持 eMMC 4.41 协议,支持 SDR25/ SDR50/ DDR50 模式。

  • IO 最大速率 DDR 50 MHz,仅支持 3.3 V IO 电压。
  • D0、CMD 和 RST 信号必需上拉到 VCC33_IO。
注:
  • SDC0_D0~SDC0_D3、SDC0_CLK、SDC0_CMD 信号走线做等长约束,约束不大于 40 mil。
  • CLK 信号不需上拉,最好在靠近主控端串联 22 欧电阻,若并联容值不超过 22 pF。
  • 启动阶段 BROM 有 Try 介质过程,SDC0 接口 D0/CMD/CLK 有 ms 级脉冲波形输出,做 IO 输出使用时需注意不要用于敏感电路;若已识别到介质,低优先级的介质不再扫描。

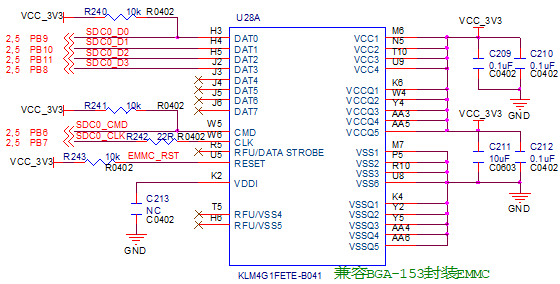

3. SDC0 eMMC 电路原理图
Edit online

CARD

使用 SDC1 接口,支持单线/四线模式。

  • IO 最大速率 DDR 50 MHz,仅支持 3.3 V IO 电压。
  • CLK 信号不需上拉,最好在靠近主控端串联 22 欧电阻,若并联容值不超过 22 pF。
  • D0、CMD 和 DET 信号建议上拉到 VCC33_IO。
  • SD 接口信号线 TVS 管结电容 < 22 pF,否则影响信号传输质量。
  • 建议保留 DET 信号线上的 1k 串联电阻,避免在插入 SD CARD 时产生信号下冲,同时提高 GPIO ESD 性能。
注:
  • SDC1_D0~SDC1_D3、SDC1_CLK、SDC1_CMD 信号走线做等长约束,约束不大于 50 mil。
  • CLK 信号不需上拉,最好在靠近主控端串联 22 欧电阻,若并联容值不超过 22 pF。
  • 启动阶段 BROM 有 Try 介质过程,SDC1 接口 D0/CMD/CLK 有 ms 级脉冲波形输出,做 IO 输出使用时需注意不要用于敏感电路;若已识别到介质,低优先级的介质不再扫描。

card2

4. SDC1 CARD 电路原理图
注:
  • 启动优先级:TF-CARD SDC1 > NOR SPI0 > NAND SPI0 > eMMC SDC0。
  • 启动阶段 BROM 有 Try 介质过程,PB0~PB5 引脚 SPI0 接口 CS/ MOSI/ CLK 、SDC0/ SDC1 接口 D0/ CMD/ CLK 有 ms 级脉冲波形输出,做 IO 输出使用时需注意不要用于敏感电路;若已识别到介质,低优先级的介质不再扫描输出波形。
  • Flash 建议使用 WSON8 带 EPAD 封装,可兼容 NAND/NOR Flash。
  • EMMC 建议使用 BGA153 封装,可兼容市面大部分 EMMC,不限制容量,不需要适配驱动 。
