界面介绍
主界面
打开 AiKey 后，默认进入 eFuse 烧录标签页，示例如下：
AiKey 包含以下功能标签页：
eFuse 烧录界面
eFuse 烧录界面示例如下：
eFuse 烧录界面包含了以下信息：
- eFuse 信息列表
-
- eFuse 字段
- eFuse 中的相应字段
- 偏移
- eFuse 字段在 eFuse 中的偏移，自动计算
- 数据长度
- eFuse 字段在 eFuse 中的长度，自动计算
- 权限
- 读写权限，包括读禁止、禁读写
- 数据 (HEX)
- 以 txt 文件存储的需要烧写的内容。
- 复制
- 复制当前 key。
- 修改
- 复制当前 key 的配置信息。
- 删除
- 删除当前 key。
- 新增 Key

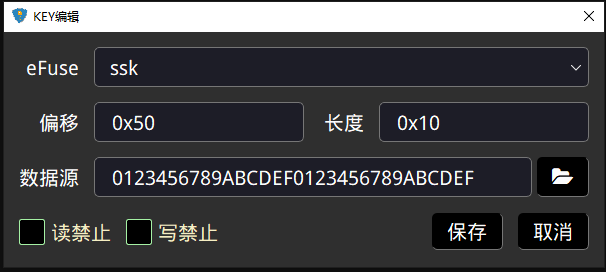

- 新增一个需要烧写到 eFuse 的 key。点击按钮后，会弹出 KEY 编辑窗口，如下图所示：
在 KEY 编辑弹窗中，可配置下列信息：- eFuse 字段
- eFuse 中的相应字段
- 偏移
- eFuse 字段在 eFuse 中的偏移，自动计算
- 数据长度
- eFuse 字段在 eFuse 中的长度，自动计算
- 数据源
- 以 txt 文件存储的要写的内容。点击右侧文件夹，可以从本地文件中选择。
- 读禁止
- 是否置读禁止位
- 写禁止
- 是否置写禁止位
- 保存
- 保存 Key 配置
- 取消
- 不保存 Key 配置
- 烧录 eFuse
- 烧录编辑好的 key 到 eFuse 值的相应字段
授权卡制作界面
授权卡制作界面的示例如下：
授权卡制作界面包含下列功能：
- 平台
- 量产芯片平台，从下拉选项中选择支持的芯片平台。
- 配置
- 从下拉框选项中选择配置，包括 SPIENC 防抄板[预设]、自定义等。
- 修改
- 修改当前配置
- 删除
- 删除当前配置
- 授权卡信息列表
-
- eFuse 字段
- eFuse 中的相应字段
- 偏移
- eFuse 字段在 eFuse 中的偏移，自动计算
- 数据长度
- eFuse 字段在 eFuse 中的长度，自动计算
- 权限
- 读写权限，包括读禁止、禁读写
- 数据 (HEX)
- 以 txt 文件存储的需要烧写的内容。
- 复制
- 复制当前 key。
- 修改
- 复制当前 key 的配置信息。
- 删除
- 删除当前 key。
- 新增配置
- 新增一个自定义配置。
- 新增 Key
- 新增一个需要烧写到 eFuse 的 key。点击按钮后，会弹出 KEY 编辑窗口。详情可查看eFuse 烧录界面中关于新增 Key 的描述。
- 另存配置
- 点此按钮可将 SPIENC防抄板[预设]另存为 SPIENC防抄板配置。
- 制作授权卡
- 制作一张授权卡。
- 平台
- 选择量产芯片的平台。
- 存储设备
- 插上授权卡后会自动识别，原则上无需选择
- 密钥
- 加密授权卡所使用的密钥，非烧录到 eFuse 的key
- 授权次数
- 运行该授权卡量产的次数
- 描述
- 用于描述该授权卡信息，建议取一个有记忆意义的名字，限制64字节
- 读取授权卡
- 读取已有的授权卡。
当授权卡制作好后或者三方厂商量产完成后，可以拿回授权卡，读取授权卡中信息，查看已授权的次数、已授权的设备等信息。
- 清除授权卡
- 清除已有的授权卡。
