界面介绍
本节介绍了 AiBurn 工具中的界面选项和功能描述。关于详细的功能配置流程，可查看功能配置。
- 设备连接侦测及设备信息获取：
- 对终端设备的连接状态进行持续侦测。
- 获取并显示终端设备的基础信息，如型号、系统版本等。
- 镜像加载及信息展示：
对选定镜像文件进行解析，显示镜像版本、镜像分区等信息。
- 镜像烧写/备份：
- 烧写：将上位机中的系统镜像文件下载到终端设备中。
- 备份：将终端中现有镜像备份到上位机 （仅命令行工具支持）。
- 按分区烧写/备份：
- 烧写：对终端设备的指定分区进行擦除和备份功能。
- 备份：将终端设备中指定分区备份到上位机 （仅命令行工具支持）。
- 制作启动卡 （SD 卡）：
根据指定的镜像文件，刻录到一个符合启动格式的 SD 卡。
- 裸机程序测试：
将指定的裸机程序下载到终端的 SRAM/ DRAM，并等待其运行后返回执行结果。
- 命令行模式：
提供命令行模式的烧写工具。
- 数据擦写
擦写指定区域，一键擦除 boot。
- efuse 读取/烧录
提供 efuse 的烧录和读。
主界面
烧写镜像
- 连接方式选项
-
可选择使用下列连接方式之一，如设备连接图标部分所示。
- 使用 USB 口，用户连接设备后，即可看到相关设备信息。
- 使用串口，需要根据实际情况配置串口号和波特率后，点击连接。
- 使用 USB 口，用户连接设备后，即可看到相关设备信息。
- 设备连接图标
-
- 当没有设备连接时，设备图标显示灰色，且右下角会显示未发现 ArtInChip 设备。
- 当连接设备后，设备图标会变蓝并在右侧显示设备状态信息，示例如下：
- 分区烧写
- 当勾选按分区烧写功能后，界面会根据所选镜像出现类似下列分区信息供用户勾选：
- spi
- env
- os
- rodata
- data
- 全选
- 强制升级
- 对于无法通过 U-Boot
键进入烧写模式的设备，可以使用强制升级按钮进入烧写方式。勾选强制升级后，设备在正常启动的过程中，会进入烧写模式并等待一段时间。切记： 强制升级和烧写成功后重启设备二者只能选择一种。
- 烧写成功后重启设备
-
默认选项，烧写成功后重启设备。
- 镜像选择
-
- 镜像选择文件夹
-
选择所需镜像文件。点击文件夹图标后，会弹出文件选择界面，方便用户从本地选择待处理的镜像文件。

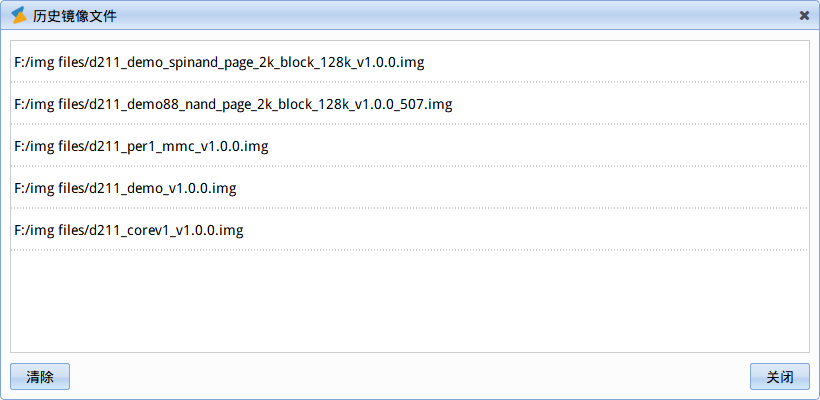

- 历史镜像列表
-
查看已使用的所有历史镜像文件，单击相应路径可快速选择使用过的镜像，示例如下：
在历史镜像列表界面，点击左下角
按钮可清除所选镜像历史，或点击右下角按钮关闭历史镜像列表页面。
在选择镜像文件后，如果打开的镜像文件格式有效，则界面左下角会展示镜像的摘要信息，包括示当前的 SoC 型号、板级型号、版本号和存储介质，示例如下：

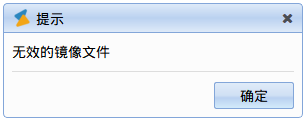

如果打开的镜像文件格式有错或不符合 ArtInChip 定义的镜像文件，标签页右下角会提示错误，如下图所示：
- 镜像选择文件夹
- 开始
-
点击按钮，执行已配置好的操作。
- 运行信息
-
在执行操作的过程中，可在镜像文件选项上方的运行信息处看到下列运行信息：
- 进度
- 速率
- 用时
- 结果：SUCCESS 表示操作成功，FAIL 表示操作失败。
如出现操作失败，可查看常见问题尝试解决。
制作启动卡
- SD 卡信息
- 当插入 SD 卡后，会自动检测和显示卡信息。示例如下：
- 分区表格式
-
点击图标可看到支持的格式选项。
- GPT注意： ArtInChip 启动卡暂时只支持 GPT 格式。
- MBR
- GPT
- 格式化 SD 卡
- 当插入的卡中含有其他版本的镜像文件，右下角会出现提示信息，此时需要点击格式化 SD 卡，清除原始数据。关于详细操作描述，可查看格式化 SD 卡。
- 镜像选择
-
- 镜像选择文件夹
-
选择所需镜像文件。点击文件夹图标后，会弹出文件选择界面，方便用户从本地选择待处理的镜像文件。
- 历史镜像列表
-
查看已使用的所有历史镜像文件，单击相应路径可快速选择使用过的镜像，示例如下：
在历史镜像列表界面，点击左下角
按钮可清除所选镜像历史，或点击右下角按钮关闭历史镜像列表页面。
在选择镜像文件后，如果打开的镜像文件格式有效，则界面左下角会展示镜像的摘要信息，包括示当前的 SoC 型号、板级型号、版本号和存储介质，示例如下：
如果打开的镜像文件格式有错或不符合 ArtInChip 定义的镜像文件，标签页右下角会提示错误，如下图所示： - 镜像选择文件夹
- 开始
-
点击按钮，执行已配置好的操作。
擦写模式
- 连接方式选项
-
可选择使用下列连接方式之一，如设备连接图标部分所示。
- 使用 USB 口，用户连接设备后，即可看到相关设备信息。
- 使用串口，需要根据实际情况配置串口号和波特率后，点击连接。
- 使用 USB 口，用户连接设备后，即可看到相关设备信息。
- 进入擦写模式
- 默认不开启。注： 仅在芯片进入 BROM 升级模式后才可以进入擦写模式。
- 擦写功能配置
- 擦写功能的参数描述如下所示：注： 配置和使用以下任意数据擦写功能之前，必须确保芯片可以进入擦写模式。
表 1. 擦写功能参数描述 功能 参数 配置说明 擦除 Boot 存储设备 自动检测用户使用的设备。 地址 无需瑱写 长度 无需瑱写 读取数据 存储设备 自动检测用户使用的设备。 地址 所需读取的数据地址，用户填写。 保存目录 读取数据保存的目录，用户填写。 长度 所需读取的数据长度，用户填写。 擦除数据 存储设备 自动检测用户使用的设备。 地址 所需擦除的数据地址，用户填写。 长度 所需擦除的数据长度，用户填写。 写入数据 存储设备 自动检测用户使用的设备。 地址 所需写入的数据地址，用户填写。 长度 无需瑱写 数据文件 上传需要写入的数据文件，用户填写。 eFuse 读取 eFuse 区域 所需读取的 eFuse 区域，用户填写。 偏移 所需读取的 eFuse 区域偏移地址，用户填写。 长度 所需读取的 eFuse 长度，用户填写。 数据 所需读取的 eFuse 数据格式，用户填写。 数据格式示例：12 34 AB CD ……
eFuse 烧录 eFuse 区域 所需烧录的 eFuse 区域，用户填写。 偏移 所需烧录的 eFuse 区域偏移地址，用户填写。 数据 所需烧录的 eFuse 数据格式，用户填写。 数据格式示例：12 34 AB CD ……
- 执行
- 点击按钮，执行配置好的擦写操作。注：
执行按钮默认不可点击，仅在进入烧写模式且完成擦写功能配置后，方可点击执行按钮完成相应操作。
辅助功能
，可进入不同的辅助功能界面，详情如下：- 日志
- 点击日志按钮
，日志页面会弹出，示例如下，详情可查看和调试日志。
-
在日志查看页面：
- 翻页
- 点击上下箭头
进行翻页。 - 打开日志
- 点击
可以在文本编辑器中打开日志 - 设置日志的字体大小
- 在
处，用户可以自由设置日志的字体大小。
- PC 环境检测
- 点击
按钮会对当前 PC 环境中可能会导致烧写失败的因素进行检测。关于详细说明，可查看使用 PC 环境检测工具
- 打开 AiBurn 使用指南 PDF 文件
- 点击
可以打开 AiBurn 使用指南 PDF 文件：
- 查看当前软件版本信息
- 点击
按钮可以查看当前软件版本信息，并在必要时检查更新软件。- 点击右上方问号图标
，弹出关于窗口，展示版权信息。 - 点击
检查更新按钮可进行软件的升级。注： 该功能暂时仅限在 ArtInChip 公司内网使用。
如发现新版本，会弹出下列提示信息：
- 点击右上方问号图标
