aic_demo 例程介绍

3 Mar 2025

Read time: 2 minute(s)

/package/artinchip/lvgl-ui/aic_demo/


例程名称	主要功能	相关技术和控件
base_demo	集成了仪表盘、菜谱、音乐界面、视频播放界面	矢量字体、视频播放、tabview 控件、图片控件
dashboard_demo	仪表盘 demo	arc 控件、图片控件
slide_demo	界面滑动效果	tabview
elevator_demo	电梯屏 demo	串口线程和 LVGL 交互
gif_demo	gif动画 demo	gif 动画
launcher_demo	实现了简单的 launcher 界面	界面切换、摄像头、tabview
simple_player_demo	实现了简单的播放器功能	视频播放
multi_lang_demo	实现了多国语言	文件读取、链表、dropdown
demo_hub	集成了音视频播放、咖啡机、相框等	音视频、界面切换、图片切换、homekey

加载图片

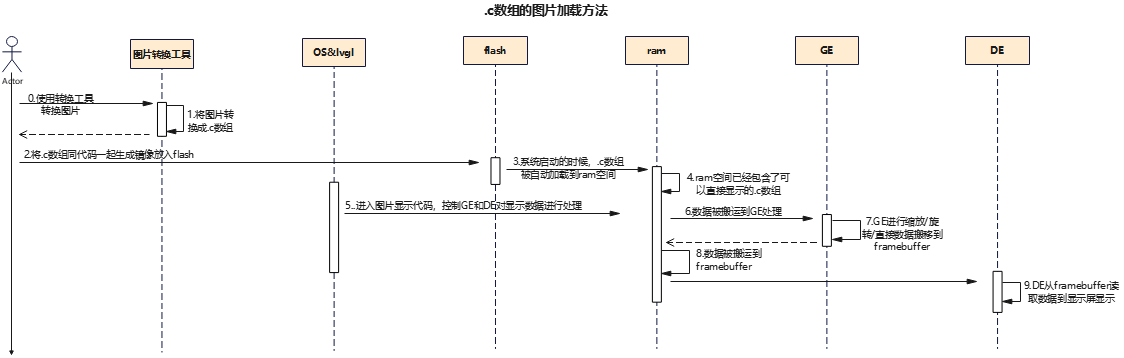

C 数组的方式加载图片的方法：

使用转换工具将图片转换成.c 文件 https://lvgl.io/tools/imageconverter。
将.c 文件放入项目文件夹。

调用图片加载函数：

circle_0 = lv_img_create(img_bg);
lv_img_set_src(circle_0, &bg0_mix);

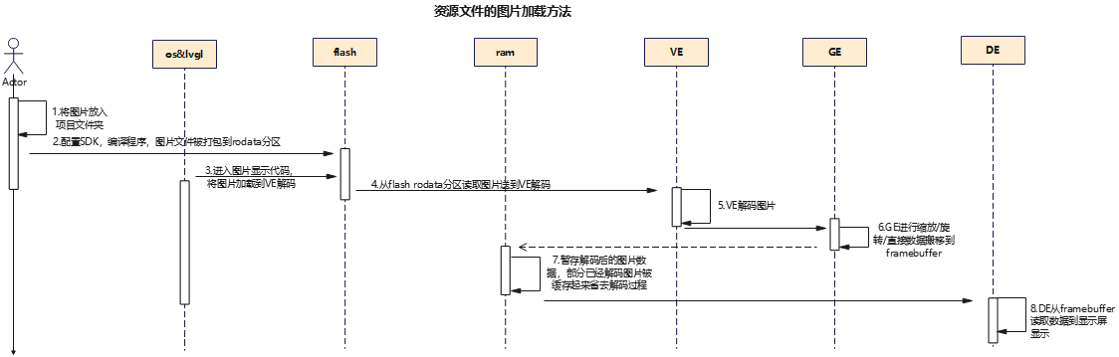

资源文件加载图片的方法：

将资源文件放到工程目录下。

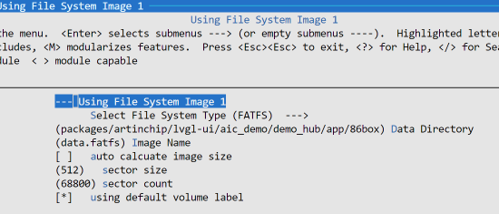

确认 rodata 分区指向的路径包含资源文件。

调用图片加载函数：

lv_obj_t *img_info = lv_img_create(main_tab0);
lv_img_set_src(img_info, LVGL_PATH(meter_info.png));

#define LVGL_PATH(y) CONN(LVGL_DIR, y)
#define CONN(x, y) x#y
#define LVGL_DIR "L:"LVGL_STORAGE_PATH"/"
#define LVGL_STORAGE_PATH "/rodata/lvgl_data"
LVGL_PATH(meter_info.png)==>"L:/rodata/lvgl_data/meter_info.png"

表 1. 两种图片加载方法对比
图片加载方法	优点	缺点	适用场景
.c 数组	图片加载速度快	flash 和内存空间占用大	图标、小图片
资源文件	占用空间少	加载速度略慢	大图片，多图片

[1]Yan Wang这节和第三方 freetype 库支持是类似？2025/07/0108:45:33+00:00矢量字体

menuconfig 勾选第三方包中的 freetype：
local packages options-->third-party packages options-->freetype
使能 lvgl freetype 的宏定义：
packages\artinchip\lvgl-ui\lvgl_v9\lv_conf.h
```
#define LV_USE_FREETYPE 1
```
将字体文件放入资源文件中,并参考 base_demo 的使用方法。

注意：

不要反复初始化，如果没有及时释放，会造成内存泄露。
反复初始化还会造成内存碎片化，所以尽量只全局初始化一次。
b.字体和动画控件不要重叠，距离尽量大于 16 像素。
c.留意部分矢量字体需要调大 LVGL 的栈空间，否则会出现 crash。
d.使用 D13，如果有多款字体，导致 sys heap 不够，可以在 psram 开辟一段空间给矢量字体使用。

弹窗效果

LVGL 图层叠加：
System layer:
Top layer:
Active Screen:

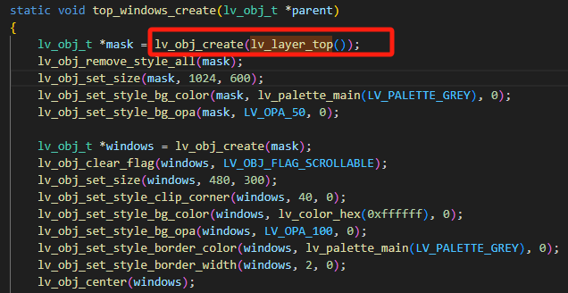

基于 Top_layer 创建控件:

注：有些共用的控件放到 Top layer，可以在任何界面调用，不需在每个界面创建同样控件。

多国语言

定义字符串数组的方法:
配置 ini 文件的方法（参考multi_lang_demo）:
注：
注意使用的字体文件要包含对应语言的文字。

音视频播放

参考代码:

demo_hub/app/aic_audio

demo_hub/app/aic_video

simple_player_demo

注：

MP4,MKV,AVI 是封装格式，H264,MJPEG 是编码格式。

D13，D12 只支持 MJPEG 编码格式的视频，D21 可以支持 MJPEG,H264 编码格式的视频。

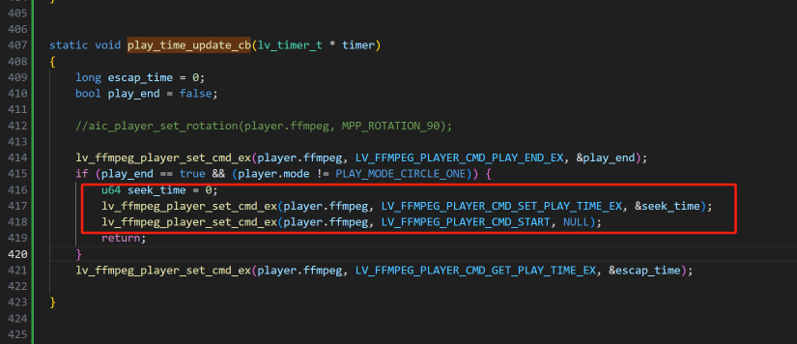

视频循环播放的方法：

线程交互

在 serial_com_demo 中演示了串口通信的实现：

创建了一个 uart 线程，用来接收串口信息。
在 LVGL 的主线程的定时器中会接收到 uart 的信息。
两个线程之间通过消息队列进行信息传递。

注：

多线程通信要做好消息队列的加锁保护。

参数存储

参数存储在 data 分区：

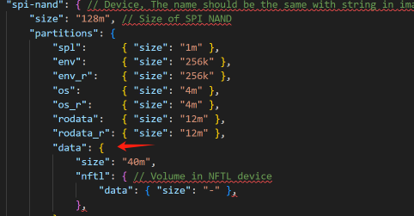

确认 data 分区正确配置:
创建参数文件,文件路径,举例:/data/xxxcfg.bin
对参数文件进行读写操作。
文件操作参考代码:/bsp/examples/test-filesystem/test_filesystem.c

注：

线程安全和异常处理问题要留意。

参数存储在 RTC SYS_BAK :

D13/D21 包含128 bits SYS_BAK寄存器，用于系统数据备份，例如掉电重点保护数据。

RTC 供电不掉，数据就不会消失.

[2]Yan Wang看不出来下面要更新一个补丁的代码是啥意思2025/07/0203:09:04+00:00当前 SDK 需要更新 1 个补丁:

/bsp/examples/test-rtc/test_rtc.c/test_rtc_sys_bak 函数

rtc_sys_bak read 0x01

rtc_sys_bak write 0x01 0x45

界面切换

切换场景一：创建的对象是屏幕对象，通过 lv_src_load_anim 切换。

切换场景二：所有对象都是创建在某一个屏幕对象的，使用隐藏显示的方法切换。

注：

这种切换页面的方法效率会高一些，但是消耗的内存比较大。

界面切换时的注意事项：

在屏幕切换的时候，需要对定时器或者相关挂钩的硬件进行停止或者删除操作。
一次性初始化所有界面的方式可能会引起 APP 加载慢和内存消耗大的问题。
推荐使用 lv_src_load_anim 切换界面，参考 demo_hub/app_entrance.c/app_entrance。
