烧录进度条

Read time: 2 minute(s)

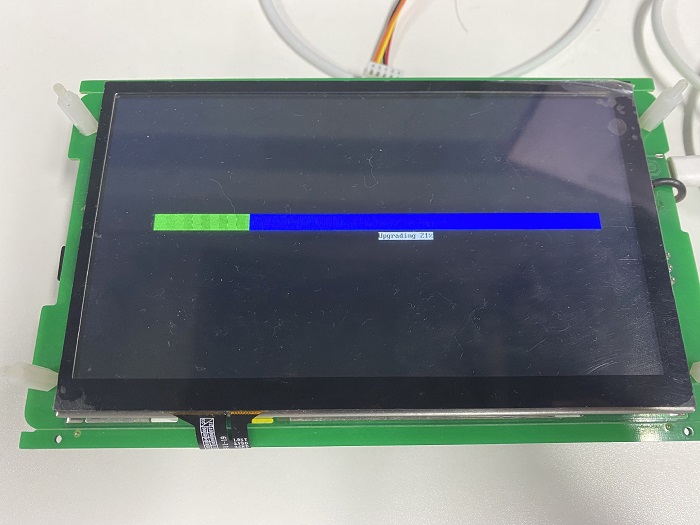

ArtInChip 平台支持 SDCard / Udisk 烧录时显示进度条和数字百分比。进度条和数字百分比通过 CPU 进行绘制。进度条默认居中，显示蓝绿两种颜色。数字百分比通过 fb console 实现，fb console 默认支持 32x32 点阵字体，ASCII 32 - 127。

执行下列步骤，可在烧录时显示进度条和数字百分比：

在 Luban 根目录下执行 make uboot-menuconfig，进入 BootLoader 工程配置界面。

使能下列配置参数：

Device Drivers  --->
    Graphics support  --->
        [*]  Artinchip Graphics support  --->
            [*] Support PROGRESS BAR

使能下列参数，编译显示接口：
```
Device Drivers
    Graphics support
        [*]ArtInChip Graphics  --->
            [*]   ArtInChip display rgb support
            [*]   ArtInChip display lvds support
            [*]   ArtInChip display mipi-dsi support
            [*]   ArtInChip display mipi-dbi support
```
配置显示子系统参数，详情参考 Display 配置，屏幕参数需要与项目工程保持一致（背光除外）。
注：
- 可以编译所有显示接口，但只有 panel 驱动对应的显示接口能生效。
- U-Boot 工程需要 GPIO 控制背光，不支持 PWM 调节亮度，其余屏幕参数需要与项目工程保持一致。
使能烧录进度条命令
```
Device Drivers  --->
    Graphics support  --->
        [*] Support a simple text console
```
烧录进度条支持下列场景：
- 同时显示进度条和 fb console（console开启即可同时显示）
- 只显示进度条
如需，可添加自定义配置，否则可略过。
自定义配置支持修改进度条颜色、进度条宽高、进度条位置、fb console 字体颜色和 fb console 字体大小。

自定义配置

自定义配置支持修改进度条颜色、进度条宽高、进度条位置、fb console 字体颜色、fb console 字体大小和屏幕背景颜色。

自定义配置需要修改 SDK 源代码，源码路径为 source/uboot-2021.10/drivers/video/artinchip/display：

进度条颜色

修改宏定义：

/* bar background */
#define BAR_BG_R  0x00
#define BAR_BG_G  0x0f
#define BAR_BG_B  0xff

/* bar fill */
#define BAR_FILL_R  0x00
#define BAR_FILL_G  0xff
#define BAR_FILL_B  0x0f

进度条宽高
- 进度条高度宏定义，以 pixel 为单位：
```
#define BAR_HEIGHT                  35
```
- 进度条宽度宏定义，进度条宽度自适应 LCD 分辨率，默认为 LCD 宽度的 5/6，配置不同的比例调整进度条宽度：
```
#define WIDTH_SPLIT_NUMERATOR       5
#define WIDTH_SPLIT_DENOMINATOR     6
```

fb console 字体颜色

fb console 支持 16 种颜色，通过宏定义指定：

enum color_idx {
    VID_BLACK = 0,
    VID_RED,
    VID_GREEN,
    VID_BROWN,
    VID_BLUE,
    VID_MAGENTA,
    VID_CYAN,
    VID_LIGHT_GRAY,
    VID_GRAY,
    VID_LIGHT_RED,
    VID_LIGTH_GREEN,
    VID_YELLOW,
    VID_LIGHT_BLUE,
    VID_LIGHT_MAGENTA,
    VID_LIGHT_CYAN,
    VID_WHITE,

    VID_COLOR_COUNT
};

字体颜色宏定义

#define CONSOLE_COLOR_FG            CONSOLE_LIGHT_GRAY
#define CONSOLE_COLOR_BG            CONSOLE_BLACK

fb console 显示位置

修改 fb console 逻辑，默认居中显示

void aicfb_draw_bar(unsigned int value)
{
    ...
    console_x = info.width / 2;     // 居中显示
    console_y = bar_y + BAR_HEIGHT + 5;
    ...
}
