引脚配置

3 Mar 2025

Read time: 3 minute(s)

Luban-Lite SDK 支持多个芯片平台，在 BringUp 之前，务必确认板卡使用的 SoC 具体型号以配置正确的引脚和内存。遵照以下流程确认相应的 SoC 型号并修改配置：

确认 SoC 的具体型号并阅读对应的芯片用户手册 —— 引脚复用章节，确认每个引脚能提供的功能。

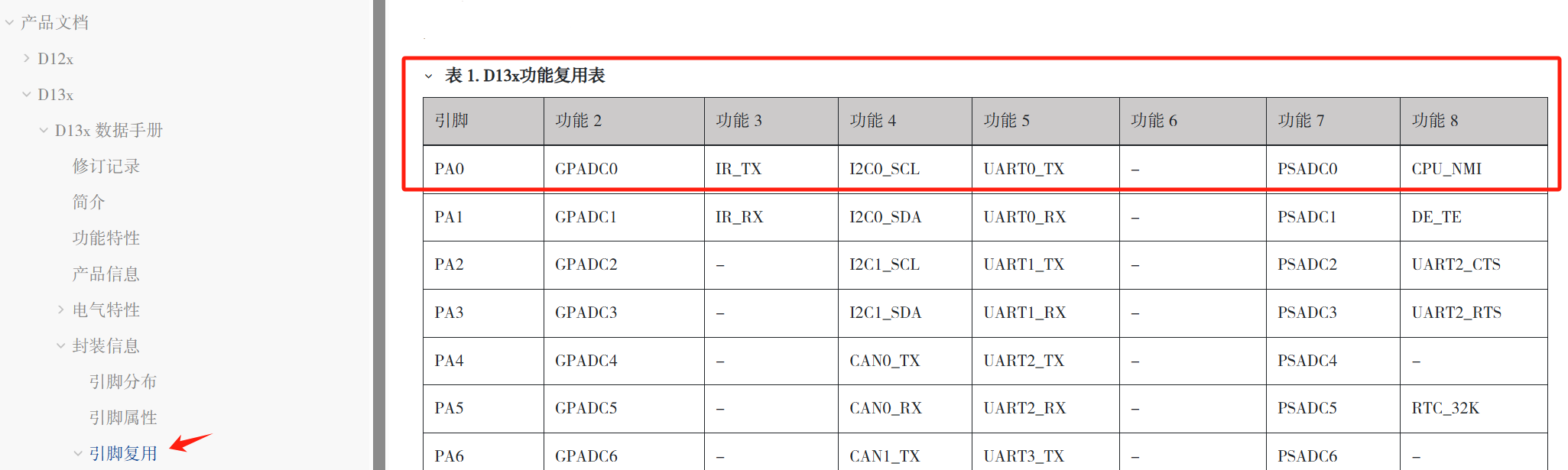

下图是 D13x 功能复用表示例，其中 PA0 功能 1 为普通 GPIO 口，功能 5 为 UART0_TX：
打开 SoC 的 target/SoC/board/pinmux.c 引脚定义文件，配置引脚数量。
Luban-Lite SDK 各个开发板引脚定义在 target/SoC/board/pinmux.c 文件中。SDK 中对于 SoC 支持的引脚数量没有显式限制。

根据芯片用户手册及板卡的原理图，确定对应的引脚功能，并在 target/SoC/board/pinmux.c 引脚定义文件中配置引脚功能。

每个引脚同时只能被设置成一种功能，每个 pin 脚的配置，使用结构体描述。

struct aic_pinmux
{
    unsigned char       func;    // 功能编号
    unsigned char       bias;    // 内部上下拉设置，一般无需修改
    unsigned char       drive;   // 驱动能力，一般不需要修改
    char *              name;    // 引脚名称字符串，例如 "PA.0"
};

例如 PA.0 和 PA.1 引脚：

struct aic_pinmux aic_pinmux_config[] = {
#ifdef AIC_USING_UART0
    /* uart0 */
    {5, PIN_PULL_DIS, 3, "PA.0"},   // PA.0 配置功能 5，用作串口 0
    {5, PIN_PULL_DIS, 3, "PA.1"},   // PA.1 配置功能 5，用作串口 0
#endif
...
}；

更改接口配置时，确保 pinmux 没有冲突，对于 V1.1.2 及以后的 SDK，pinmux 冲突会有提示警告，警告示例如下:

!!! Current pinmux conflicts! The conflicting pin:

PIN      LINES (target\d21x\demo128-nand\pinmux.c)
PE.16:   370: {4,PIN_PULL_DIS,3,"PE.16"},

如出现冲突，说明一个引脚配置了多个功能，需要修改引脚配置，引脚冲突示例如下：

    {4, PIN_PULL_DIS, 3, "PE.16"},
    {1, PIN_PULL_DIS, 3, "PE.16"},

在特殊情况下，可能需要按照下列流程配置烧录引脚，否则可略过此步。
在拉低烧录引脚后上电开机的情况下，可以让芯片进入烧录模式。正常情况下，不需要配置烧录引脚，SDK 默认配置 PA0 作为烧录引脚。

重要：如有需要，按照下列说明更改烧录引脚。对于 D21x，配置 /target/SoC/board/pack/ddr_init.json 文件。对于其他芯片，例如 D12x，配置 /target/SoC/board/pack/pbp_cfg.json 文件。
配置示例如下：
```
"upgmode": { // Set PIN to enter BROM's upgrading mode
// If set upgmode_pin_cfg_reg to "0", disable bootpin detect in PBP
"upgmode_pin_cfg_reg": "0x18700080", // PINMUX REG, PA0
"upgmode_pin_cfg_val": "0x10321",    // PINMUX VAL
"upgmode_pin_input_reg": "0x18700000", // INPUT VAL REG
"upgmode_pin_input_msk": "0x1", // Bit MSK
"upgmode_pin_input_val": "0x0", // Bit VAL
"upgmode_pin_pullup_dly": "500", // n * 1us delay, limited to between 500us and 100ms
},
```
如果板子设计使用了内部 LDO 给 CPU 供电，则需要使能内部 LDO，否则可略过此步。
配置内置 LDO 供电的方法如下：
1. 执行下列命令进入 bootloader 配置界面，使能 LDO：
  - 对于 V1.1.0 及之后的 SDK：
```
bm
```
  - 对于 V1.1.0 之前 SDK，先 lunch 到 bootloader 配置再使用 me 命令打开 bootloader 配置。
  在配置界面使能 LDO：
```
Board options>Using Syscfg>Syscfg Parameter

 [*] SYSCFG LDO1X enable  --->
     (8)   LDO1X voltage value level <0-15>
```
2. 执行下列命令进入 rt-thread 配置界面，使能 LDO：
  - 对于 V1.1.0 及之后的 SDK：
```
me
```
  - 对于 V1.1.0 之前 SDK，先 lunch 到 rt-thread 配置后再使用 me 命令打开 rt-thread 配置界面。
  在配置界面使能 LDO：
```
Board options>Using Syscfg>Syscfg Parameter

 [*] SYSCFG LDO1X enable  --->
     (8)   LDO1X voltage value level <0-15>
```
