总线时序与配置说明

3 Mar 2025
Read time: 7 minute(s)

PBUS 模块的时钟周期，均指内部 PBUS CLK 周期。PBUS CLK 从 HCLK 时钟分频得到，通过配置 CLK_DIV 字段可以从 HCLK 进行 2/ 4/ 8 分频，从而获得灵活的时钟配置选项，来适应不同的操作需求。

PBUS 每个信号含义如下所示：

表 1. PBUS 信号描述

信号名称

输入/输出

信号描述

CLK

O

外部总线时钟信号被访问外设不需要时钟信号，工作在异步模式；被访问外设需要时钟信号，则工作在同步模式。

NCS

O

外设片选信号，默认低电平有效

NADV

O

总线地址有效信号，默认低电平有效。电平为低时，指示 AD[15:0] 为地址。

NWE

O

总线读写控制信号，默认低电平为写，高电平为读。

NOE

O

外设输出使能信号，默认低电平有效。有效时允许外设往 AD[15:0] 输出读数据信号。

AD[15:0]

I/O

 地址/ 数据总线

此总线 16-bit 位宽，地址与数据复用，并且可传输读写双向数据可访问地址空间为 64K，映射地址为 0x1080_0000~0x1080_ffff。
Adress[15:0] 地址总线

此总线 16 bits 宽，PBUS 模式可选地址/ 数据总线或者地址 + 数据总线

可访问地址空间为 64K，映射地址为 0x10800000~0x1080FFFF

信号相位配置

并行信号传输中，信号翻转前后拆解成多个相位，并分别可配置持续长度以及高低电平

NCS 信号配置
NCS 的相位由 IDLE，PRE，PHA，POST 组成：
  • 寄存器 0x10: 配置 PRE，PHA，POST 长度
  • 寄存器 0x30: 配置 IDLE，PRE，PHA，POST 高低电平控制信号翻转，1 代表高电平，0 代表低电平


图 1. NCS 信号配置
NADV 信号配置
NADV 的相位由 IDLE，PRE，PHA，POST 组成：
  • 寄存器 0x14: 配置 PRE，PHA，POST 长度
  • 寄存器 0x30: 配置 IDLE，PRE，PHA，POST 高低电平控制信号翻转，1 代表高电平，0 代表低电平


图 2. NADV 信号配置
NWE 信号配置
NWE 的相位由 IDLE，PRE，PHA0，WAIT，PHA1 组成：
  • 寄存器 0x18: 配置 PRE，PHA0，WAIT，PHA1 长度
  • 寄存器 0x30: 配置 IDLE，PRE，PHA0，WAIT，PHA1 高低电平控制信号翻转，1 代表高电平，0 代表低电平

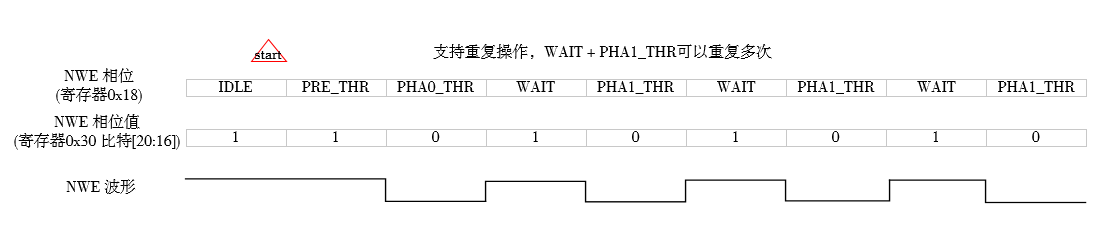

图 3. NWE 信号配置

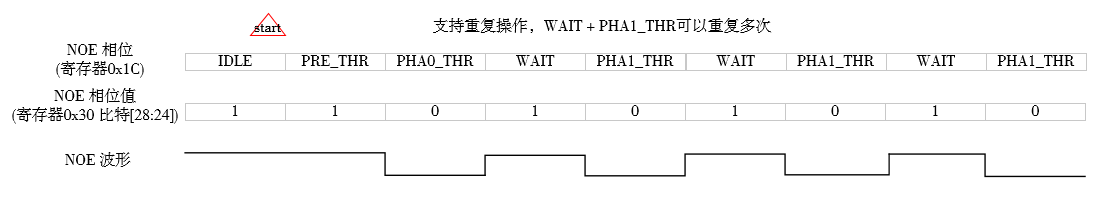

NOE 信号配置
NOE 的相位由 IDLE，PRE，PHA0，WAIT，PHA1 组成：
  • 寄存器 0x1C: 配置 PRE，PHA0，WAIT，PHA1 长度
  • 寄存器 0x30: 配置 IDLE，PRE，PHA0，WAIT，PHA1 高低电平控制信号翻转，1 代表高电平，0 代表低电平


图 4. NOE信号配置

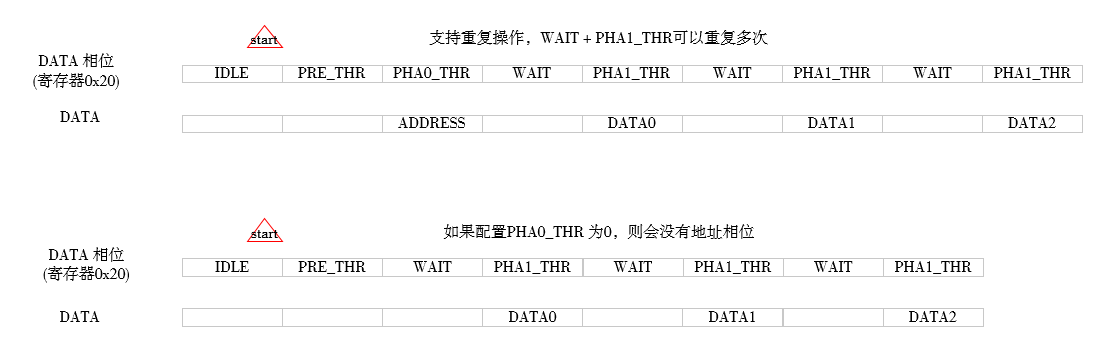

DATA 信号配置
DATA 的相位由 IDLE，PRE，PHA0，WAIT，PHA1 组成：
  • 寄存器 0x20: 配置 PRE，PHA0，WAIT，PHA1 长度


图 5. DATA信号配置
ADDR 信号配置
ADDR 的相位由 IDLE，PRE，PHA0 组成：
  • 寄存器 0x24: 配置 PRE，PHA0 长度

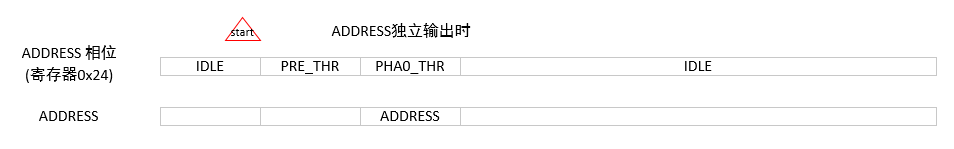

图 6. ADDR 信号配置

并行接口组合配置

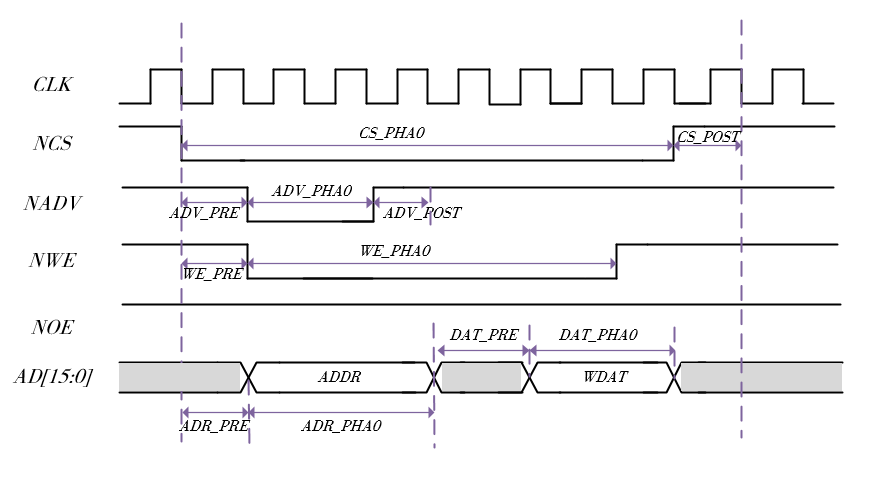

地址/ 数据总线写时序

调整以下参数，可灵活配置具体的输出时序。地址/数据总线写时序示例中给出了一组参数配置示例：
  • CS_PRE = 0,CS_PHA0 = 8,CS_POST = 1
  • CS_IDLE_VAL = 1,CS_PRE_VAL = 1,CS_PHA0 = 0,CS_POST = 1
  • ADV_PRE = 1,ADV_PHA0 = 2,ADV_POST = 1
  • ADV_IDLE_VAL = 1,ADV_PRE_VAL = 1,ADV_PHA0 = 0,ADV_POST = 1
  • WE_PRE = 1,WE_PHA0 = 6,WE_WAIT = 0,WE_PHA1 = 0
  • WE_IDLE_VAL = 1,WE_PRE_VAL = 1,WE_PHA0_VAL = 0
  • ADDR_PRE = 1,ADDR_PHA0 = 2
  • DATA_PRE = 1,DATA_PHA0 = 2


图 7. 地址/数据总线写时序示例

地址/ 数据总线读时序

调整以下参数，可灵活配置具体的输出时序。地址/数据总线读时序示例中给出了一组参数配置示例：
  • CS_PRE = 0,CS_PHA0 = 8,CS_POST = 1
  • CS_IDLE_VAL = 1,CS_PRE_VAL = 1,CS_PHA0 = 0,CS_POST = 1
  • ADV_PRE = 1,ADV_PHA0 = 2,ADV_POST = 1
  • ADV_IDLE_VAL = 1,ADV_PRE_VAL = 1,ADV_PHA0 = 0,ADV_POST = 1
  • OE_PRE = 5,OE_PHA0 = 2,OE_WAIT = 0,OE_PHA1 = 0
  • OE_IDLE_VAL = 1,OE_PRE_VAL = 1,OE_PHA0_VAL = 0
  • ADDR_PRE = 1,ADDR_PHA0 = 3

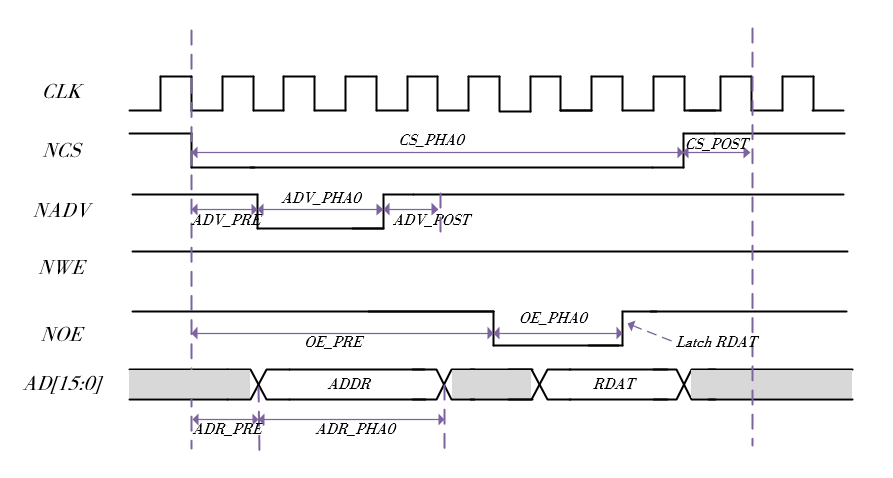

图 8. 地址/数据总线读时序示例

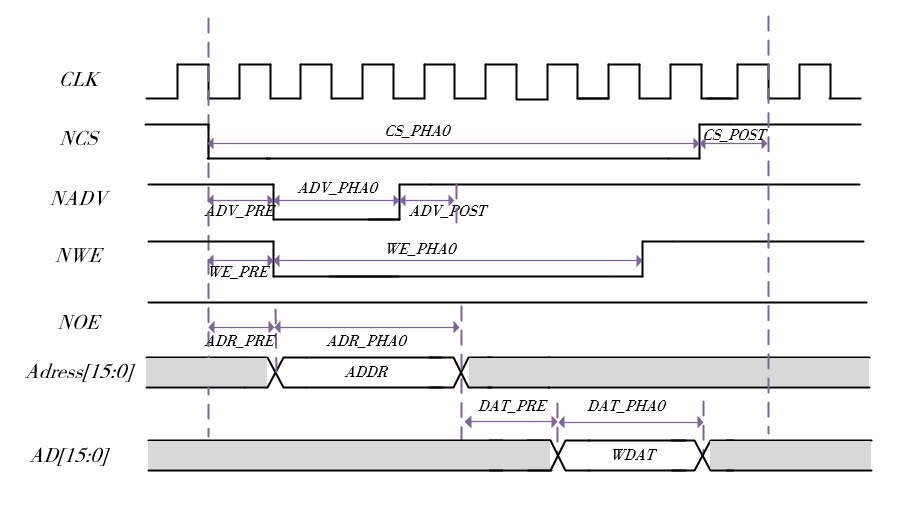

地址 + 数据总线写时序

调整以下参数，可灵活配置具体的输出时序。地址 + 数据总线写时序示例中给出了一组参数配置示例：
  • CS_PRE = 0,CS_PHA0 = 8,CS_POST = 1
  • CS_IDLE_VAL = 1,CS_PRE_VAL = 1,CS_PHA0 = 0,CS_POST = 1
  • ADV_PRE = 1,ADV_PHA0 = 2,ADV_POST = 1
  • ADV_IDLE_VAL = 1,ADV_PRE_VAL = 1,ADV_PHA0 = 0,ADV_POST = 1
  • WE_PRE = 1,WE_PHA0 = 6,WE_WAIT = 0,WE_PHA1 = 0
  • WE_IDLE_VAL = 1,WE_PRE_VAL = 1,WE_PHA0_VAL = 0
  • ADDR_PRE = 1,ADDR_PHA0 = 2
  • DATA_PRE = 1,DATA_PHA0 = 2


图 9. 地址 + 数据总线写时序示例

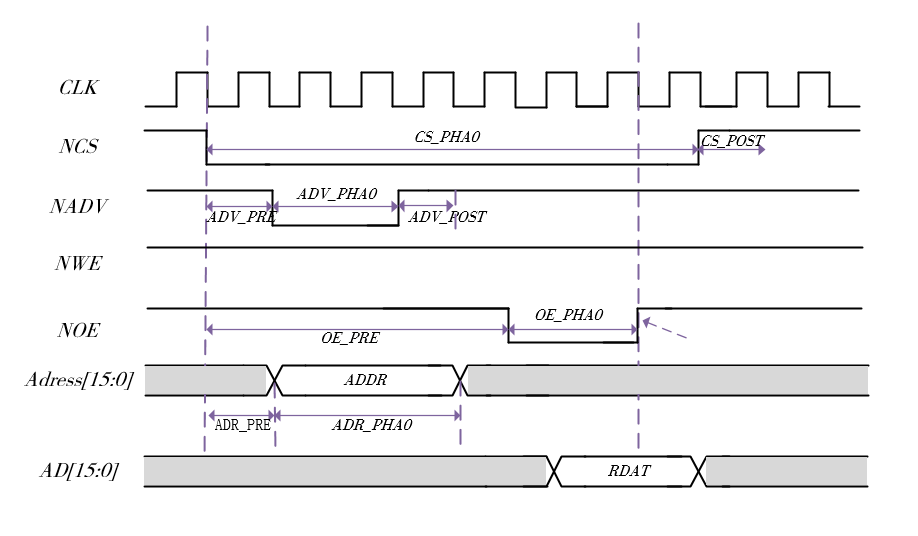

地址 + 数据总线读时序

调整以下参数，可灵活配置具体的输出时序。地址+数据总线读时序示例中给出了一组参数配置示例：

  • CS_PRE = 0,CS_PHA0 = 8,CS_POST = 1
  • CS_IDLE_VAL = 1,CS_PRE_VAL = 1,CS_PHA0 = 0,CS_POST = 1
  • ADV_PRE = 1,ADV_PHA0 = 2,ADV_POST = 1
  • ADV_IDLE_VAL = 1,ADV_PRE_VAL = 1,ADV_PHA0 = 0,ADV_POST = 1
  • OE_PRE = 5,OE_PHA0 = 2,OE_WAIT = 0,OE_PHA1 = 0
  • OE_IDLE_VAL = 1,OE_PRE_VAL = 1,OE_PHA0_VAL = 0
  • ADDR_PRE = 1,ADDR_PHA0 = 3


图 10. 地址+数据总线读时序示例

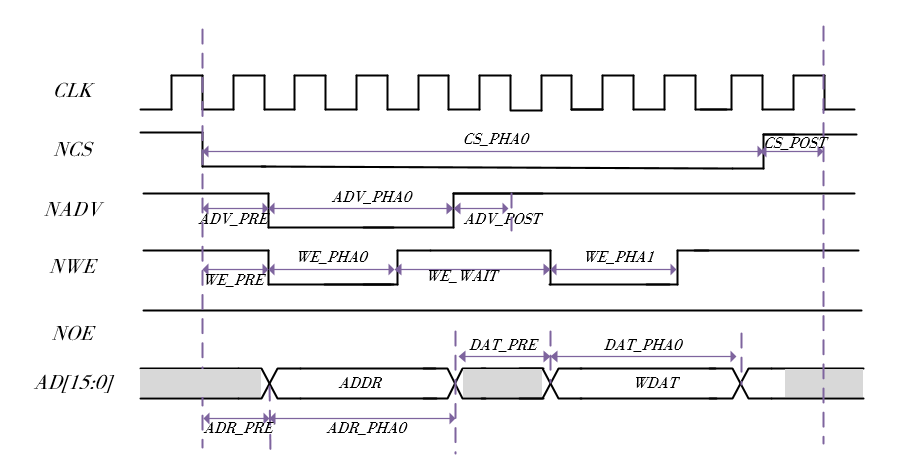

I8080 总线写时序

调整以下参数，可灵活配置具体的输出时序。I8080 总线写时序示例中给出了一组参数配置示例：
  • CS_PRE = 0,CS_PHA0 = 9,CS_POST = 1
  • CS_IDLE_VAL = 1,CS_PRE_VAL = 1,CS_PHA0 = 0,CS_POST = 1
  • ADV_PRE = 1,ADV_PHA0 = 3,ADV_POST = 1
  • ADV_IDLE_VAL = 1,ADV_PRE_VAL = 1,ADV_PHA0 = 0,ADV_POST = 1
  • WE_PRE = 1,WE_PHA0 = 2,WE_WAIT = 2,WE_PHA1 = 2
  • WE_IDLE_VAL = 1,WE_PRE_VAL = 1,WE_PHA0_VAL = 0,WE_WAIT_VAL = 1,WE_PHA1_VAL = 0
  • ADDR_PRE = 1,ADDR_PHA0 = 3
  • DATA_PRE = 1,DATA_PHA0 = 3


图 11. I8080 总线写时序示例

I6800 总线写时序

调整以下参数，可灵活配置具体的输出时序。I6800 总线写时序示例中给出了一组参数配置示例：
  • CS_PRE = 0,CS_PHA0 = 9,CS_POST = 1
  • CS_IDLE_VAL = 1,CS_PRE_VAL = 1,CS_PHA0 = 0,CS_POST = 1
  • ADV_PRE = 1,ADV_PHA0 = 2,ADV_POST = 1
  • ADV_IDLE_VAL = 1,ADV_PRE_VAL = 1,ADV_PHA0 = 0,ADV_POST = 1
  • WE_PRE = 1,WE_PHA0 = 6,WE_WAIT = 0,WE_PHA1 = 0
  • WE_IDLE_VAL = 1,WE_PRE_VAL = 1,WE_PHA0_VAL = 0
  • OE_PRE = 1,OE_PHA0 = 2,OE_WAIT = 2,OE_PHA1 = 2
  • OE_IDLE_VAL = 0,OE_PRE_VAL = 0,OE_PHA0_VAL = 1,OE_WAIT_VAL = 0,OE_PHA1_VAL = 1
  • ADDR_PRE = 1,ADDR_PHA0 = 3
  • DATA_PRE = 1,DATA_PHA0 = 3


图 12. I6800 总线写时序示例

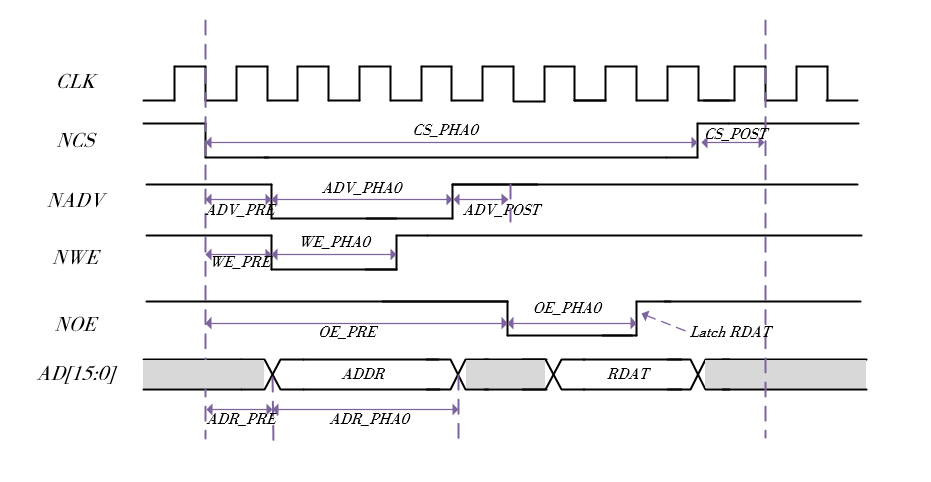

I8080 总线读时序

调整以下参数，可灵活配置具体的输出时序。I8080 总线读时序示例中给出了一组参数配置示例：

  • CS_PRE = 0,CS_PHA0 = 8,CS_POST = 1
  • CS_IDLE_VAL = 1,CS_PRE_VAL = 1,CS_PHA0 = 0,CS_POST = 1
  • ADV_PRE = 1,ADV_PHA0 = 3,ADV_POST = 1
  • ADV_IDLE_VAL = 1,ADV_PRE_VAL = 1,ADV_PHA0 = 0,ADV_POST = 1
  • WE_PRE = 1,WE_PHA0 = 2,WE_WAIT = 0,WE_PHA1 = 0
  • WE_IDLE_VAL = 1,WE_PRE_VAL = 1,WE_PHA0_VAL = 0,WE_WAIT_VAL = 1,WE_PHA1_VAL = 1
  • OE_PRE = 5,OE_PHA0 = 2,OE_WAIT = 0,OE_PHA1 = 0
  • WE_IDLE_VAL = 1,WE_PRE_VAL = 1,WE_PHA0_VAL = 0,WE_WAIT_VAL = 1,WE_PHA1_VAL = 1
  • ADDR_PRE = 1,ADDR_PHA0 = 3


图 13. I8080 总线读时序示例

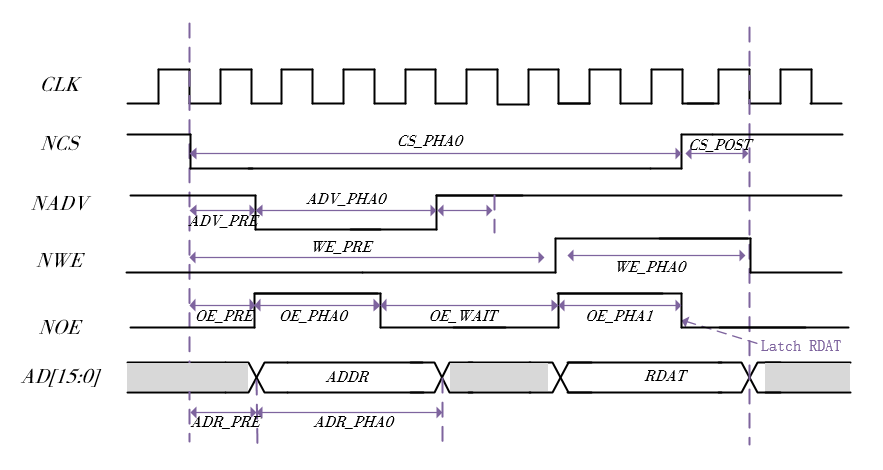

I6800 总线读时序

调整以下参数，可灵活配置具体的输出时序。I6800 总线读时序示例中给出了一组参数配置示例：
  • CS_PRE = 0,CS_PHA0 = 8,CS_POST = 1
  • CS_IDLE_VAL = 1,CS_PRE_VAL = 1,CS_PHA0 = 0,CS_POST = 1
  • ADV_PRE = 1,ADV_PHA0 = 3,ADV_POST = 1
  • ADV_IDLE_VAL = 1,ADV_PRE_VAL = 1,ADV_PHA0 = 0,ADV_POST = 1
  • WE_PRE = 6,WE_PHA0 = 3,WE_WAIT = 0,WE_PHA1 = 0
  • WE_IDLE_VAL = 0,WE_PRE_VAL = 0,WE_PHA0_VAL = 1,WE_WAIT_VAL = 0,WE_PHA1_VAL = 0
  • OE_PRE = 1,OE_PHA0 = 2,OE_WAIT = 3,OE_PHA1 = 2
  • WE_IDLE_VAL = 0,WE_PRE_VAL = 0,WE_PHA0_VAL = 1,WE_WAIT_VAL = 0,WE_PHA1_VAL = 1
  • ADDR_PRE = 1,ADDR_PHA0 = 3


图 14. I6800 总线读时序示例
