模拟信号

Read time: 4 minute(s)

ADC 输入范围

符号 描述 最小值 典型值 最大值 单位
Vin_adc ADC0/1 采集的输入电压范围 0 - VREFP V

ADC 特性

默认测试条件：下列 ADC 特性是在外部提供 Vref=3.3 V 电压的室内常温下测得。
说明 参数 测试条件 Min Typ Max Unit
- 分辨率 - 14 - - Bits
- 转换率 - - - 2 MSPS
DC 特性 无丢码 - 14 - - bits
微分非线性 (DNL) - TBD ±1 TBD LSB
积分非线性 (INL) - TBD ±1.8 TBD LSB
增益误差 (Gain Error) - TBD ±5 TBD LSB
失调误差 (Offset Error) - TBD ±1 TBD LSB
AC 特性 无杂散动态范围 (SFDR) 输入信号：2 KHz 转换率：1 MSPS 无过采样 - 90.40 - dB
总谐波失真 (THD) - -88.21 - dB
信噪比 (SNR) - 73.39 - dB
信纳比 (SINAD) - 73.25 - dB
有效位数 (ENOB) - 12.04 - Bits
有效位数温度漂移 - 0.002 - bits/°C
无杂散动态范围 (SFDR) 输入信号：2 KHz 转换率：1 MSPS 过采样 2 次 - 93.55 - dB
总谐波失真 (THD) - -91.19 - dB
信噪比 (SNR) - 76.39 - dB
信纳比 (SINAD) - 76.25 - dB
有效位数 (ENOB) - 12.54 - Bits
无杂散动态范围 (SFDR) 输入信号：2 KHz 转换率：1 MSPS 过采样 4 次 - 93.61 - dB
总谐波失真 (THD) - -91.70 - dB
信噪比 (SNR) - 78.00 - dB
信纳比 (SINAD) - 77.82 - dB
有效位数 (ENOB) - 12.80 - Bits
无杂散动态范围 (SFDR) 输入信号：2 KHz 转换率：1 MSPS 过采样 8 次 - 91.47 - dB
总谐波失真 (THD) - -90.38 - dB
信噪比 (SNR) - 79.22 - dB
信纳比 (SINAD) - 78.90 - dB
有效位数 (ENOB) - 12.98 - Bits
无杂散动态范围 (SFDR) 输入信号：2 KHz 转换率：1 MSPS 过采样 16 次 - 94.02 - dB
总谐波失真 (THD) - -89.95 - dB
信噪比 (SNR) - 80.44 - dB
信纳比 (SINAD) - 79.98 - dB
有效位数 (ENOB) - 13.16 - Bits
功耗 参考电压电流 (Vref) - - 0.54 1.9 mA

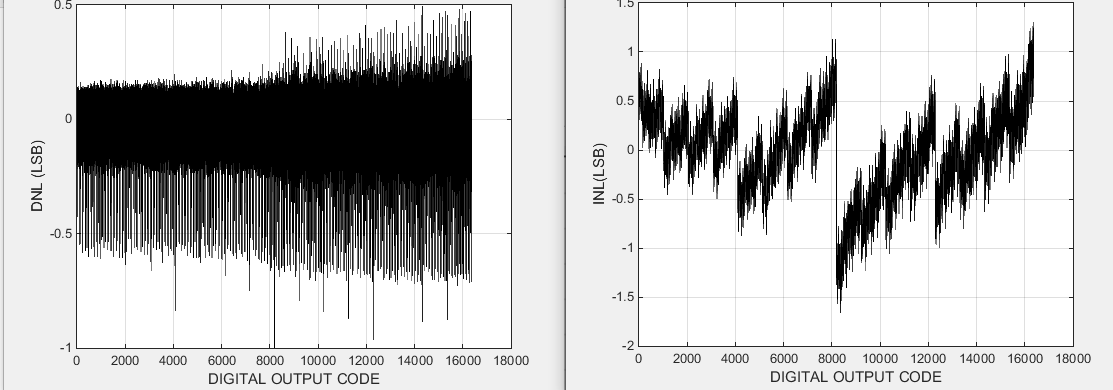

图 1. DNL 与 INL

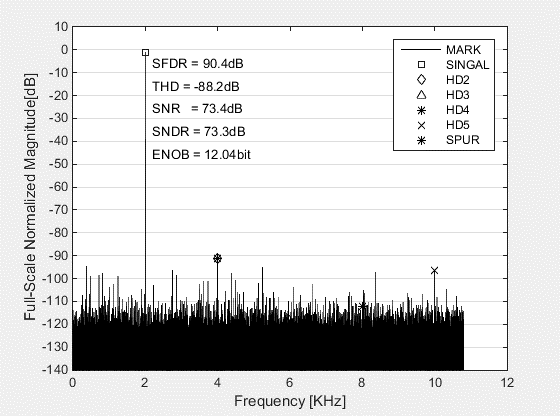

图 2. 无过采样，AC 特性

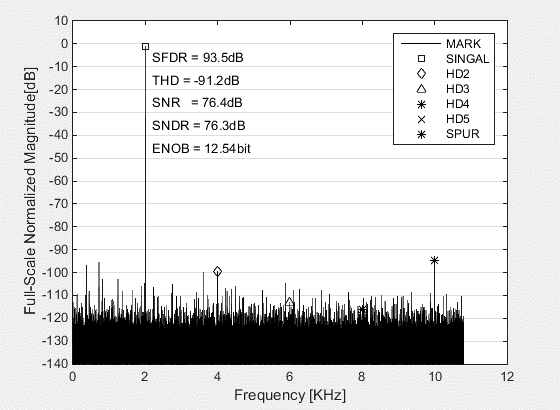

图 3. 过采样 2 次，AC 特性


图 4. 过采样 4 次，AC 特性


图 5. 过采样 8 次，AC 特性

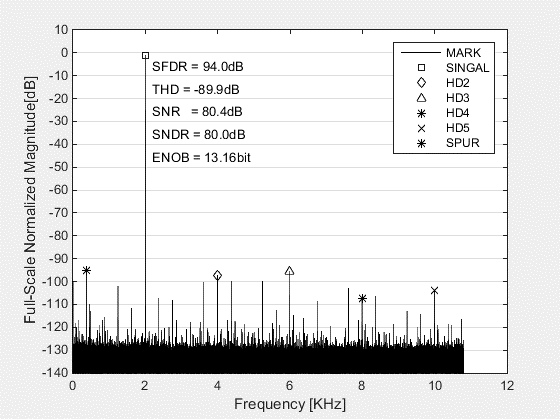

图 6. 过采样 16 次，AC 特性

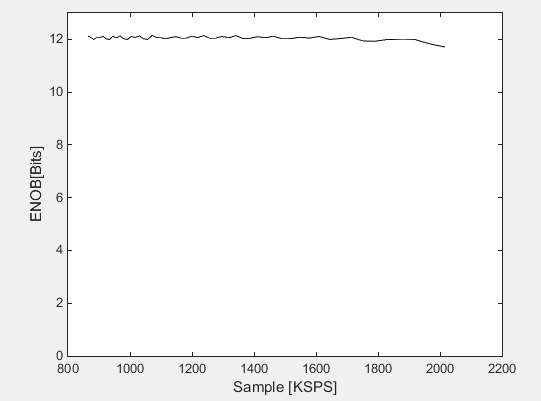

图 7. ENOB @转换率 (KSPS)
表 1. ENOB @转换率 (KSPS)
ENOB（Bits） 转换率 （KSPS）
12.10 1411.76
12.06 1437.13
12.12 1463.41
12.02 1490.68
12.03 1518.99
12.08 1548.39
12.05 1578.95
12.11 1610.74
12.00 1643.84
12.03 1678.32
12.08 1714.29
11.94 1751.82
11.93 1791.04
12.00 1832.06
11.98 1875.00
11.99 1920.00
11.83 1967.21

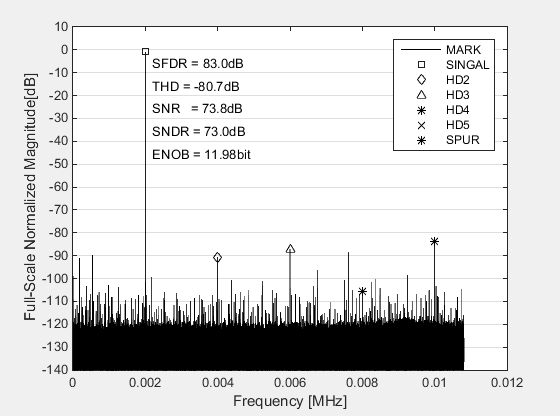

图 8. AC 特性@-30 摄氏度

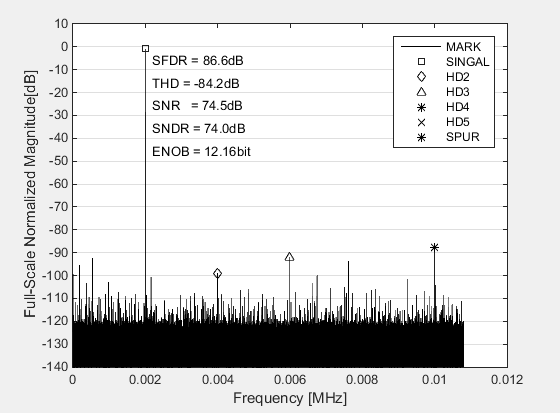

图 9. AC 特性@85 摄氏度

CPM 输入范围

符号 描述 最小值 典型值 最大值 单位
Vin_cpm CPM0/1 的引脚输入电压范围 0 - VCC33_IO V
