RTL8733

Read time: 6 minute(s)

本章节讲解如何在 Luban-Lite 系统中配置 UART 接口的 RTL8733。

Edit online

参数配置

Read time: 6 minute(s)

配置 Bluetooth 模组 Pinmux

根据原理图,配置对应的 Pinmux 功能引脚,以 D133CBV-QFN88 开发板为例,打开 target/d13x/demo88-nor/pinmux.c 文件,添加下列配置:

#ifdef AIC_USING_UART2
    /* uart2 */
    {5, PIN_PULL_DIS, 3, "PD.4"},   // BT_UART2_TX
    {5, PIN_PULL_UP, 3, "PD.5"},    // BT_UART2_RX
    {1, PIN_PULL_DIS, 3, "PD.6"},   // BT_PWR_ON
#endif

配置 UART 接口和 Bluetooth 模组

使用 UART 接口前,需将对应 UART 接口选中,以 D133CBV-QFN88 开发板为例,使用 scons --meunconfig 命令配置所需的 UART 接口:

Board options
    [*] Using Uart2                                    # 硬件连接哪个 UART 接口,选择哪个UART
        UART2 Parameter  --->
            (48000000) UART2 clk frequence
            (115200) UART2 baudrate
            (8) UART2 data bits
            (1) UART2 stop bits
            (0) UART2 parity (0=none, 1=odd, 2=even)
                UART2 protocol (RS232)  --->
                UART2 mode (RS232 normal)  --->
            [ ] Enable UART2 dma mode
Drivers options  --->
    Peripheral  --->
        [*] Using Realtek bt driver  --->
            realtek bluetooth Parameter  --->
                (PD.7) realtek bt power on gpio
                (PD.6) realtek bt reset gpio
                ()  realtek bt wake on gpio

配置 NimBLE

使用 scons --menuconfig 命令进入配置页面,配置如下:

Local packages options --->
    Third-party packages options --->
        [*] NimBLE:An open-source Bluetooth 5.0 stack porting on RT-Thread  --->
            Bluetooth Role support  --->
                [*] Peripheral Role support
                [*] Central Role support
                -*- Broadcaster Role support
                -*- Observer Role support
            Host Stack Configuration  --->
                [*] Bluetooth Host Stack support
                (8192) The thread stack Size of Host Stack
                (8)   The thread priority of Host Stack
            HCI Transport support  --->
                [*] HCI Transport using rt-thread uart
                (uart2) The uart for HCI Transport
            HCI Protocol support  --->
                Select HCI Protocol (HCI Protocol using H5)  --->
            NimBLE log level (info)  --->
            Bluetooth Samples (BLE peripheral heartrate sensor)  --->
            (1)   Maximum number of concurrent connections
            [*]   Device Whitelist Support
            (0)   The number of multi-advertising instances
            [ ]   Extended Advertising Feature Support
            Version (v1.8.0)  --->

配置内核

使用下列代码设置 RT-Thread 内核的系统工作队列线程,包括使用系统默认的工作队列、指定工作队列线程的栈大小(8192)以及优先级(23):

Rt-Thread options --->
    RT-Thread Components --->
        Device Drivers --->
            -*-   Using system default workqueue
            (8192)  The stack size for system workqueue thread
            (23)    The priority level of system workqueue thread
警告:
完成上述配置后,如出现类似下面的提示,需要调整 OS 分区,并使用 mb 命令重新编译 BootLoader 和 RTT 即可:

d13x_os.itb file_size: 0x216800 is over much than part_size: 0x200000

Edit online

蓝牙 DEMO 使用说明

Read time: 6 minute(s)
Edit online

心率测量 DEMO

Read time: 6 minute(s)
  1. 使用 scons --menuconfig 命令进入配置页面,开启心率测量 DEMO,配置如下:
    Local packages options --->
        Third-party packages options --->
            Bluetooth Samples (BLE config wifi)  --->
  2. 配置完成后,保存退出,编译、烧录。
  3. 待系统启动后,可执行如下命令进行验证:
    ble_hr
    [I] realtek_bt_read_rom_version()163 rom version=2
    [I] realtek_bt_download_firmware()185 download fw (0/157)
    [I] realtek_bt_download_firmware()185 download fw (1/157)
    [I] realtek_bt_download_firmware()185 download fw (2/157)
    ...
    [I] realtek_bt_download_firmware()185 download fw (156/157)
    [I] realtek_bt_read_local_version()144 examining hci_ver=0b hci_rev=d7b8 lmp_ver=0b lmp_subver=0da7
    [I] realtek_bt_read_local_version()146 fw version 0xd7b80da7
    Failed to restore IRKs from store; status=8
    GAP procedure initiated: advertise; disc_mode=2
    adv_channel_map=0 own_addr_type=0 adv_filter_policy=0 adv_itvl_min=0 adv_itvl_max=0
  4. 打开手机上的 BLE 调试软件 (nRF Connect),找到 BLEHR_SENSOR 设备并连接。

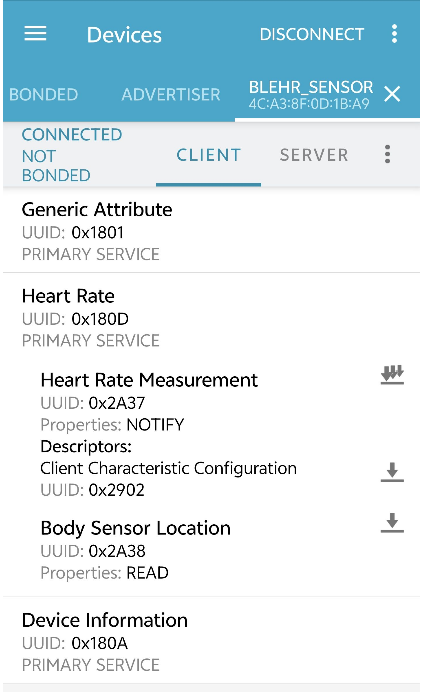

    连接设备后,即可看到下列 GATT 服务列表:

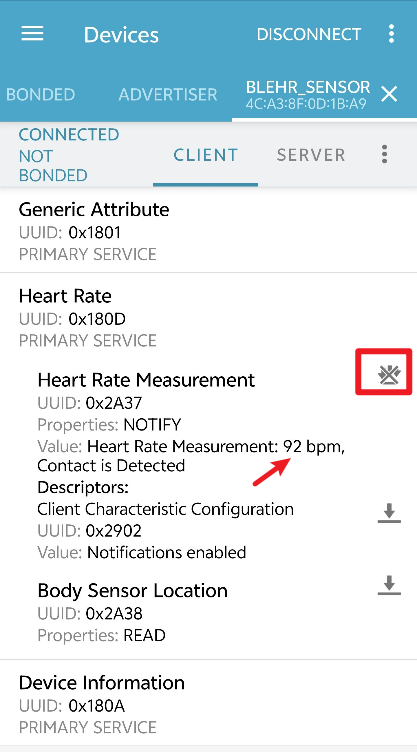

  5. 点击 Heart Rate 服务,并查看 Characteristic 列表,可以看到有一个名为 Heart Rate Measurement 的特征值,其属性为 Notify。 点击右侧图标开启订阅,即可持续收到来自 blehr_sensor 传输的心率数据:


Edit online

使能蓝牙配网 DEMO

Read time: 6 minute(s)

蓝牙配网需要使能 WiFi 相关配置,此处需要使用 RTT 自带的 LwIP,参考 AIC8800 调试指南进行配置。

  1. 使用 scons --menuconfig 命令进入配置页面,开启蓝牙配网 DEMO,配置如下:
    Local packages options --->
        Third-party packages options --->
            Bluetooth Samples (BLE config wifi)  --->
  2. 配置完成后,保存退出,编译、烧录。
  3. 待系统启动后,可执行如下命令进行验证:
    blufi
    输出示例如下:
    registered service 0x1800 with handle=1registering characteristic 0x2a00 with def_handle=2 val_handle=3
    registering characteristic 0x2a01 with def_handle=4 val_handle=5
    registered service 0x1801 with handle=6registering characteristic 0x2a05 with def_handle=7 val_handle=8
    registering characteristic 0x2b3a with def_handle=10 val_handle=11
    registering characteristic 0x2b29 with def_handle=12 val_handle=13
    registered service 0xffff with handle=14registering characteristic 0xff01 with def_handle=15 val_handle=16
    registering characteristic 0xff02 with def_handle=17 val_handle=18
    aic /> [I] realtek_bt_read_rom_version()163 rom version=2
    [I] realtek_bt_download_firmware()185 download fw (0/157)
    [I] realtek_bt_download_firmware()185 download fw (1/157)
    [I] realtek_bt_download_firmware()185 download fw (2/157)
    ...
    [I] realtek_bt_download_firmware()185 download fw (155/157)
    [I] realtek_bt_download_firmware()185 download fw (156/157)
    [I] realtek_bt_read_local_version()144 examining hci_ver=0b hci_rev=d7b8 lmp_ver=0b lmp_subver=0da7
    [I] realtek_bt_read_local_version()146 fw version 0xd7b80da7
    [I/BLE/] BLUFI init finish
    GAP procedure initiated: advertise; disc_mode=2
    adv_channel_map=0 own_addr_type=0 adv_filter_policy=0 adv_itvl_min=0 adv_itvl_max=0
  4. 完成上述操作后,打开手机上蓝牙配网软件 (EspBluFi),找到 BLUFI_DEVBICE 设备点击并连接,即可看到下列界面:

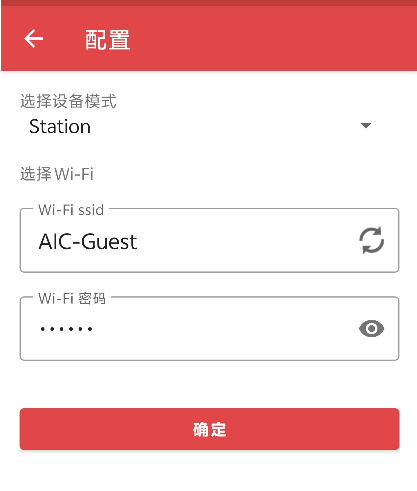

  5. 点击配网,设备模式选择 Station,选择 WiFi SSID,并输入密码后,点击确定,等待连接成功即可:
