添加应用

4 Dec 2024
Read time: 3 minute(s)

本章节演示如何添加一个名为 test_demo 的 LVGL 应用，来实现以下功能：

  1. 主界面添加一个 button 控件，按键时，在控件上显示当前后台计数。

  2. 后台线程进行计时，每一秒计数加一。

添加 APP 选项

在 application/Kconfig 中，添加以下代码：
config AIC_LVGL_METER_DEMO
    bool "LVGL demo of meter"

config AIC_LVGL_TEST_DEMO          # 添加 AIC_LVGL_TEST_DEMO，以便在 menuconfig 菜单中选择
    bool "LVGL demo of test"

config AIC_LVGL_LAUNCHER_DEMO
    bool "LVGL launcher demo"

配置 APP

  1. 选择 APP
    使用 scons --menuconfig 或 me 进入配置菜单，选择新添加的 test_demo 并保存：
    Application options  --->
    [*] ArtInChip LVGL demo  --->
        select LVGL demo (LVGL demo of test)  --->
            ( ) LVGL demo with basic function
            ( ) LVGL demo of meter
            (X) LVGL demo of test
            ( ) LVGL launcher demo
  2. 配置素材路径
    Application options  --->
    [*] Using File System Image 0
        (packages/artinchip/lvgl-ui/aic_demo/test_demo/lvgl_src/) Data Directory    # 该路径以 SDK 为根目录，根据实际情况自行修改
    [*] Using File System Image 1
        (packages/artinchip/lvgl-ui/aic_demo/test_demo/lvgl_src/) Data Directory    # 该路径以 SDK 为根目录，根据实际情况自行修改

源码适配

源代码

  1. 下载完整源码包 test_demo。

  2. 将源码解压缩至 packages/artinchip/lvgl-ui/aic_demo 目录下，文件结构为：
    packages/artinchip/lvgl-ui/aic_demo/aic_demo$ tree -h
.
└── [4.0K]  test_demo
    ├── [4.0K]  lvgl_src
    │   └── [   0]  readme.txt         # 该文件用于验证资源打包，本身为空文件
    ├── [ 571]  SConscript
    ├── [4.0K]  thread
    │   ├── [1.0K]  test_thread.c
    │   └── [ 211]  test_thread.h
    └── [4.0K]  ui
        ├── [1.3K]  test_ui.c
        └── [ 228]  test_ui.h
  3. SConscript 更改
    根据实际项目路径修改test_demo 中的 SConscript，解析如下：
    from building import *
import os

cwd = GetCurrentDir()
group = []
src = Glob('*.c')
# 源文件路径
src += Glob('./ui/*.c')
src += Glob('./thread/*.c')

CPPPATH = [cwd]
# 头文件路径
CPPPATH.append(cwd + './ui')
CPPPATH.append(cwd + './thread')

list = os.listdir(cwd)
for d in list:
    path = os.path.join(cwd, d)
    if os.path.isfile(os.path.join(path, 'SConscript')):
        group = group + SConscript(os.path.join(d, 'SConscript'))

# AIC_LVGL_TEST_DEMO 宏需要与 application/Kconfig 中添加的宏一致
group = group + DefineGroup('LVGL-port', src, depend = ['AIC_LVGL_TEST_DEMO'], CPPPATH = CPPPATH)

Return('group')

对接 LVGL 框架

Luban-Lite SDK 中，已经融合了 LVGL-8.3.2，并与 AIC 芯片硬件接口、加速模块、触控等进行了对接，因此用户只需要将 UI 部分的功能接入即可。

在 packages/artinchip/lvgl-ui/aic_ui.c 中，添加：
/*
* Copyright (C) 2022-2023 ArtinChip Technology Co., Ltd.
* Authors:  Ning Fang <ning.fang@artinchip.com>
*/

#include "lvgl.h"
#include "aic_ui.h"
#include "aic_osal.h"
#ifdef AIC_LVGL_TEST_DEMO
#include "test_demo/thread/test_thread.h"
#include "test_demo/ui/test_ui.h"
#endif

void aic_ui_init()
{
#ifdef AIC_LVGL_BASE_DEMO
#include "base_ui.h"
    base_ui_init();
#endif

#ifdef AIC_LVGL_METER_DEMO
#include "meter_ui.h"
    meter_ui_init();
#endif

#ifdef AIC_LVGL_LAUNCHER_DEMO
    extern void launcher_ui_init();
    launcher_ui_init();
#endif

#ifdef AIC_LVGL_MUSIC_DEMO
    extern void lv_demo_music(void);
    lv_demo_music();
#endif

#ifdef AIC_LVGL_TEST_DEMO
    test_thread();
    test_ui_init();
#endif

    return;
}

效果展示

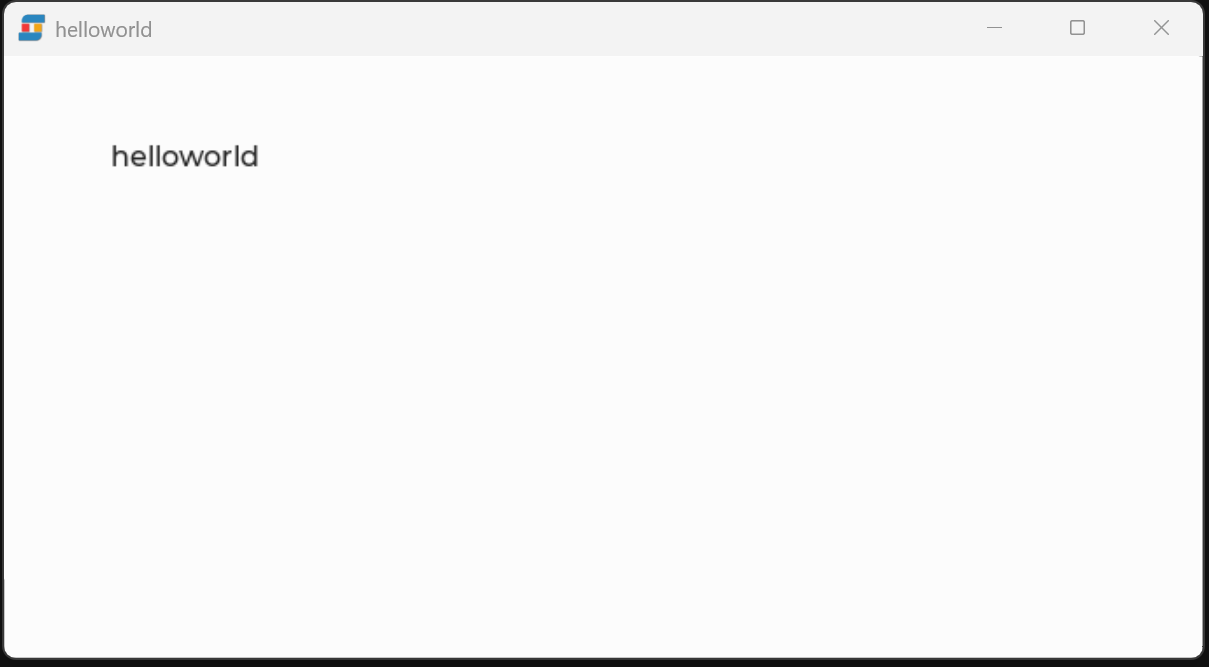

编译、烧录后，显示效果如下图：


test_demo_ui
